主题：求教：QA-550更换5V稳压块后非正常跳曲如何采取措施？（跳曲已解决）

今日采用下图QA-550替代5V稳压块



效果不错，但出现以下问题



放音过程中非正常跳曲（放到曲中间，偶尔回到第一曲的开头。好像干扰！）请问如何采取措施避免此类问题？

下载信息  [文件大小：   下载次数： ]


已经解决：

升级固件＋格式化卡



另有一问：曾经对主芯片（此用上电路，未经过开关）单独供电，开机后只出现黑块显示，不能启动，是否有方法解决？



感觉好像各部分电路是否有通电循序的问题



经过以上修改音质确有提升

再问一下？

用并联电源代替  u2（拆除原U2） 3.3VDC 稳压，不能工作（开机后只出现黑块显示），不知能否帮助解决一下。



另外  换回U2  工作正常  并连电源电压3.3VDC没有问题

不能工作，很是奇怪。

一次 u2的输入5V和3.3V偶然短路一下，工作便正常了，下次重新开机还必须短路一下，断开后仍然正常工作，实在不可理解。

谢谢版主的大力支持！！！



电源连接办法：



下载信息  [文件大小：   下载次数： ]


笔误，是3.3V。

加个电容试一下

还是不行，大侠们说一句，主芯片单独供电到底行不行？？？？   就是不想使用“低压差的3.3VDC稳压芯片”给主芯片供电！！

谢谢

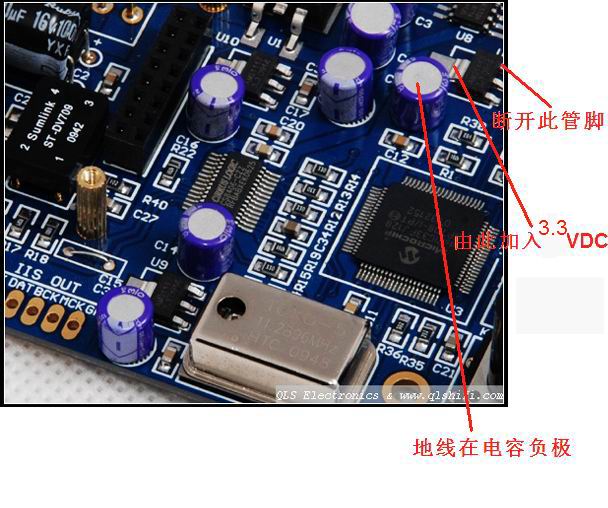

我的播放器实在奇怪，5V稳压块被代换，一切正常，下图的3.3V代换后无论如何不起机，代换方法如下。





另外：遥控器RST无效。

下载信息  [文件大小：   下载次数： ]






实在搞不清为什么。

查了GP708I/PT的资料，查看电源送电的处理：

“PIC12F629/675 配备了一个看门狗定时器，可由配置位
来控制。该定时器依靠自带的RC 振荡器来运行，提高
了可靠性。有两个定时器提供必要的上电延时。一个是
振荡器起振定时器（OST），旨在确保芯片在晶振达到
稳定之前始终处于复位状态。另一个是上电延时定时器
（PWRT），仅在上电时提供72 ms （标称值）的固定
延时，用来确保器件在供电电压稳定之前处于复位状
态。还有当器件发生欠压时使器件复位的电路，该电路
可提供至少72 ms 的复位延时。片上具有了这三种功
能，使绝大多数应用无需再外接复位电路。”



是否使用此种供电方式，造成CPU根本不能工作，需要一个较长时间的复位。

版主  能否提供“主芯片”3.3V单独供电的示意图
