主题：这样改中文显示屏可行吗？
帅哥哟，离线，有人找我吗？
editlht
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：6 积分：112 威望：0 精华：0 注册：2011-2-14 19:14:15 		这样改中文显示屏可行吗？  发帖心情 Post By：2011-2-14 19:48:31 [只看该作者]





    对单片机也只是知道而已，查了相关资料，觉得这样改应该可以的，如果还需要编程支持就没辙了！

QA550显屏接口


图片点击可在新窗口打开查看



1-VSS

2-VDD

3-VEE，，，，，，，，这个是负压还是？？？

4-RS

5-R/W

6-E

7-DB0

8-DB1

9-DB2

10-DB3

11-DB4

12-DB5

13-DB6

14-DB7

15-

16-


15、16没用不知是不是LED背光灯接口，

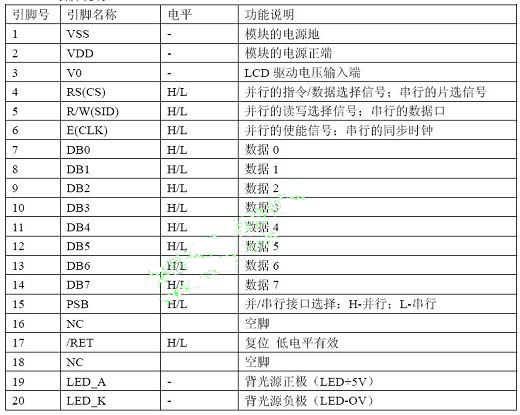

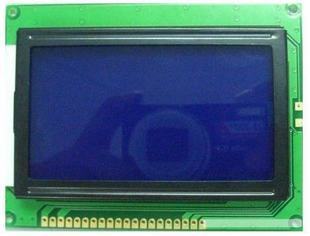

使用LCD128*64带中文字库液晶显示屏，并/串通用


图片点击可在新窗口打开查看


图片点击可在新窗口打开查看

按图上基本上能对应，，只需将中文显屏15脚接5V，19、20接5V电源即可
 回到顶部
帅哥哟，离线，有人找我吗？
clark
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：管理员 帖子：8612 积分：46670 威望：0 精华：5 注册：2009-4-1 23:10:48 		  发帖心情 Post By：2011-2-14 22:35:03 [只看该作者]

软件需要支持才行。
 回到顶部
帅哥哟，离线，有人找我吗？
cxg888
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：35 积分：343 威望：0 精华：0 注册：2011-1-18 20:41:45 		  发帖心情 Post By：2011-2-15 18:56:15 [只看该作者]

管理员，这不能支持中文显示，唉，没办法呀，我真想哟！很不方便！

 回到顶部
帅哥哟，离线，有人找我吗？
editlht
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：6 积分：112 威望：0 精华：0 注册：2011-2-14 19:14:15 		  发帖心情 Post By：2011-2-15 20:44:46 [只看该作者]

还可以加一个专门加一个用于显示中文的单片机，不过那样就得不偿失了。。。 希望能提供，中文支持，和大屏幕升级套件！！ 想来支持中文也不现实，大屏幕总可以吧！！！3米外能看清字那种，，

 回到顶部
