标题：DIY一个QA350v2升级电源（全过程哦）图多慎进（全部更新完成啦）！
闲来无事，为 QA350 v2 升级下电源。
原来用的也是自制的大功率线性电源。LM338稳压。不过当年相关知识欠缺，现在看来设计上有很多不合理的地方。
而且严重怀疑那颗338是js用317改的。残念……
这次用凌特公司新一代LDO线性稳压模块“LT1963A”咔咔。
摘一段官网的介绍：
LT1963A 系列是低压差稳压器，专为实现快速瞬态响应而优化。这些器件可提供 1.5A 的输出电流和一个 340mV 的压差电压。
工作静态电流为 1mA，并在停机模式中降至 1μA 以下。静态电流处于良好受控状态，与采用其他许多稳压器不同，它在压降条件下并不上升。
除了快速瞬态响应之外，LT1963A 稳压器还具有非常低的输出噪声，因而使其非常适合于敏感的 RF 电源应用。
之所以用他，一是输出电流比较大（和317相当），更重要的是他的输出噪声只有40μVRMS (10Hz 至 100kHz) 。
查LM317器件手册，对输出噪声是这样写滴：RMS Noise(%of Vout) 10Hz<f<10KHz 0.003%/ Vo。
也就是输出噪声在10-10KHz范围内大约是0.45mV。从数据上看，LT1963的输出噪声比LM317低一个数量级。
电路比较简单，制板就用最原始的刀刻法。（主要是不会专业软件。咔咔）

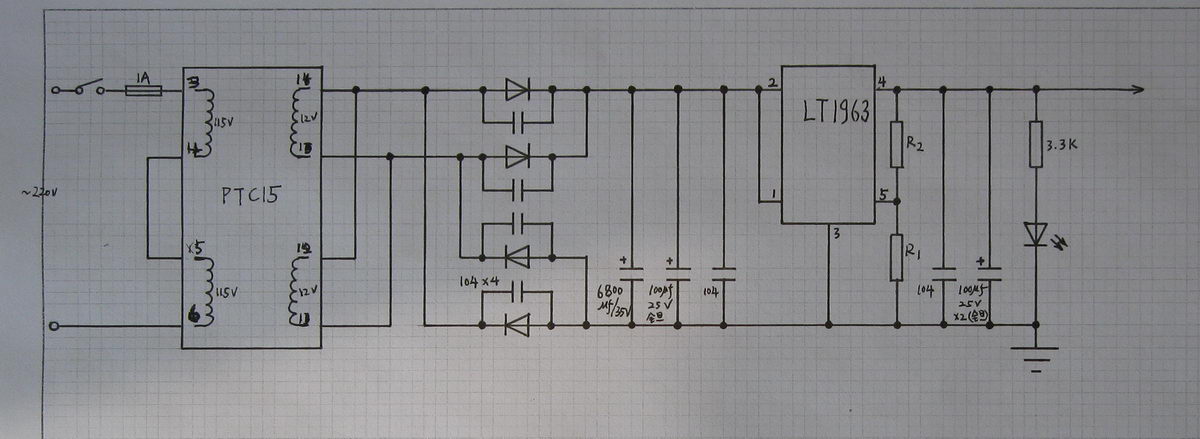

电路图就是手册里的可调电路图。手册里要求，R1<4.17K欧，R2>2.6K欧。
所以，R1选1.8k欧 ，R2选16k欧 。计算输出是11.97v

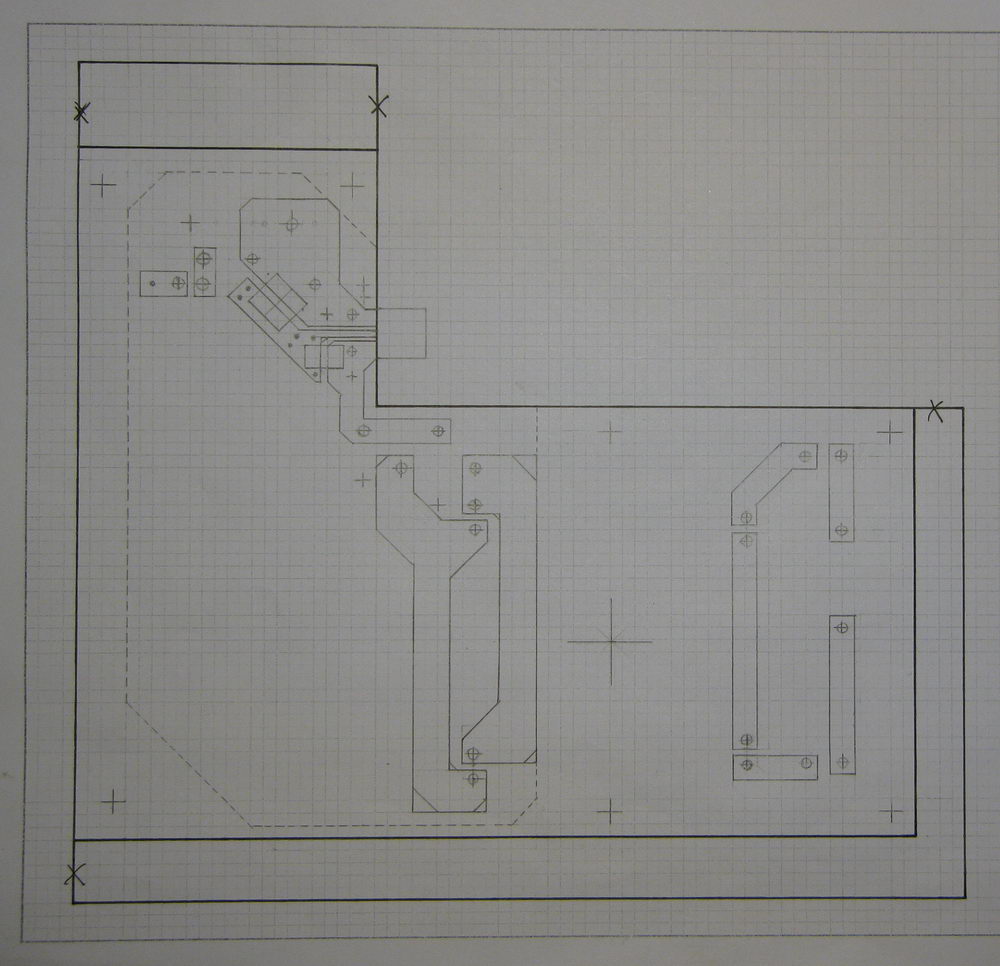

根据电路图，画好布线图。
偶用的坐标纸是用word自制滴，网格间距2.5mm，比标准电路板的2.54mm小了0.04mm。word最小网格间距只能是0.5mm了。
不过孔间距8个以内的元件都能对上。
用到的主要东东。

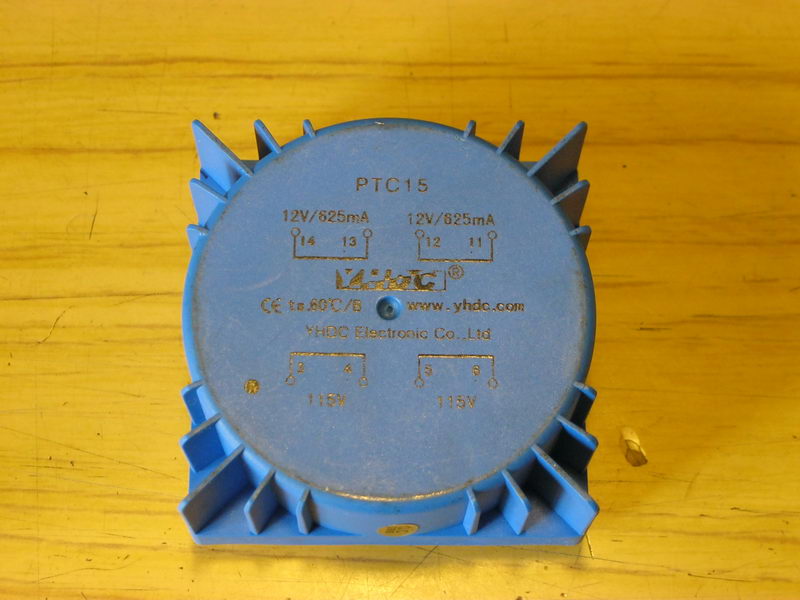

小妞是耀华的15AV密封焊接型。

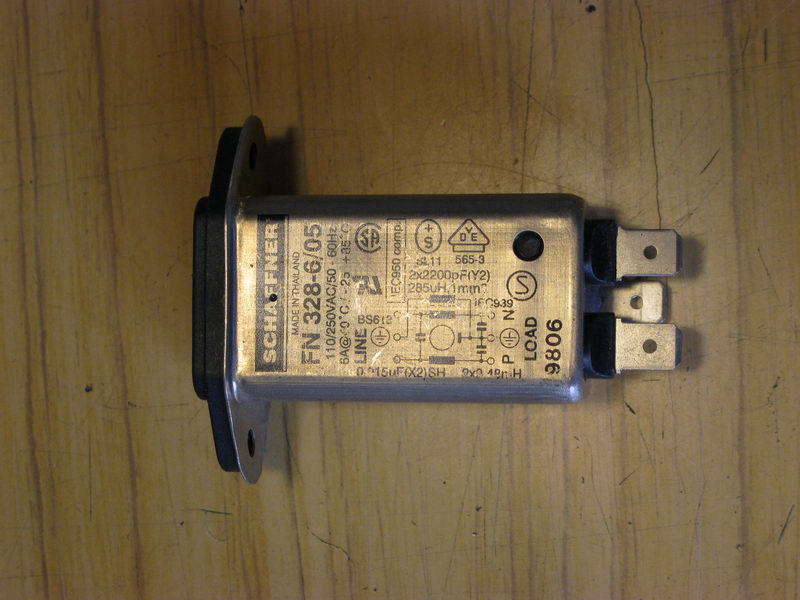

夏弗莱电源滤波插座。

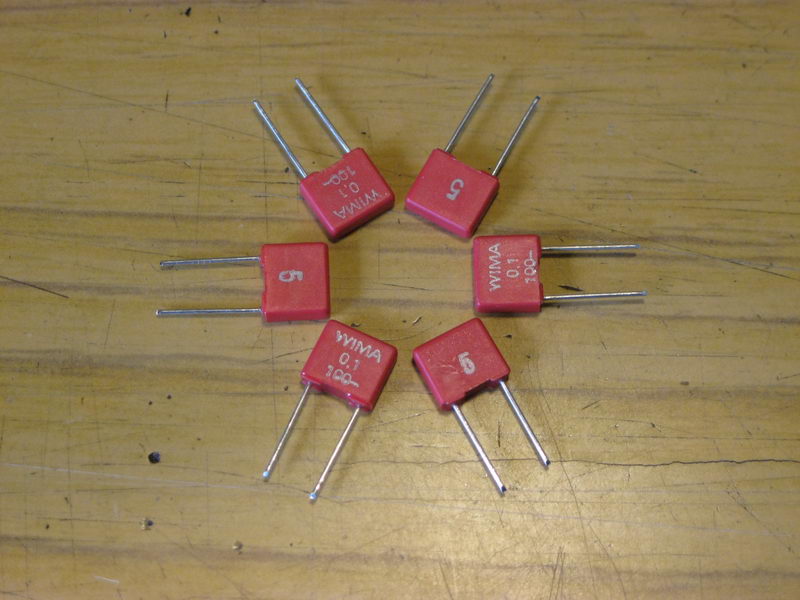

威马0.1uf薄膜小骚货6只。

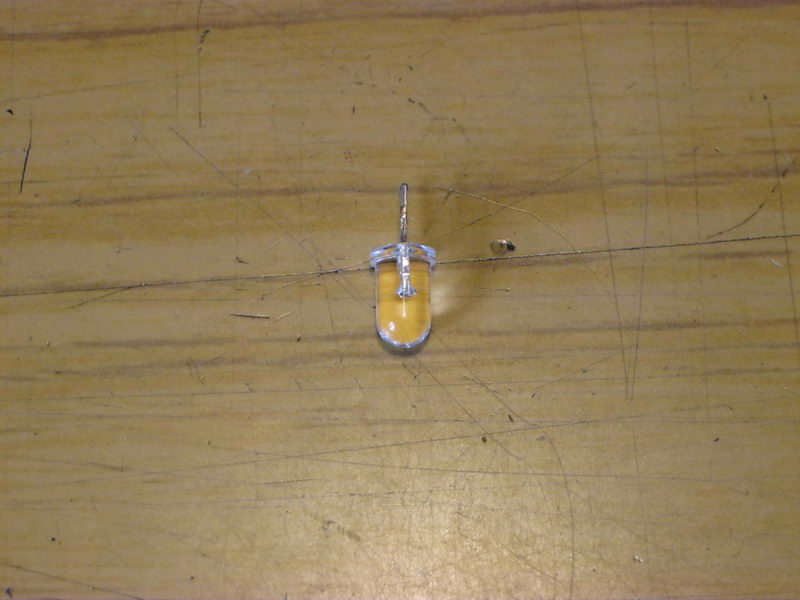

元老级发光二极管一只。

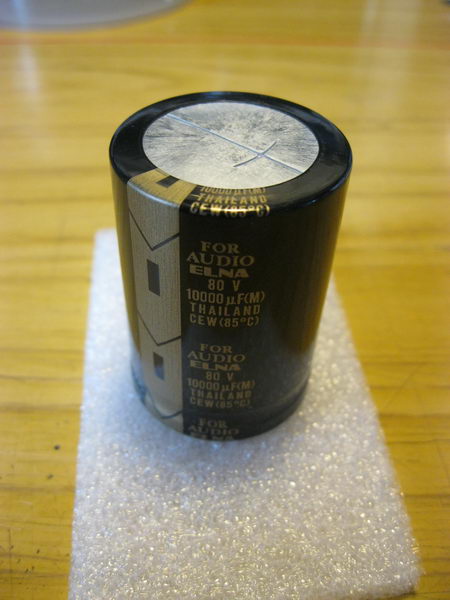

伊娜10000uf/80v猛货。

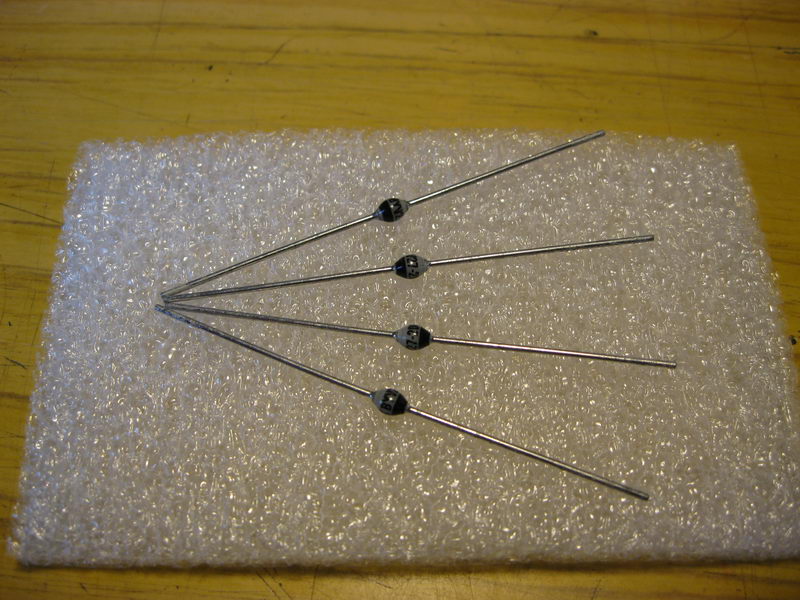

德律风根亮骚整流二极管4只。

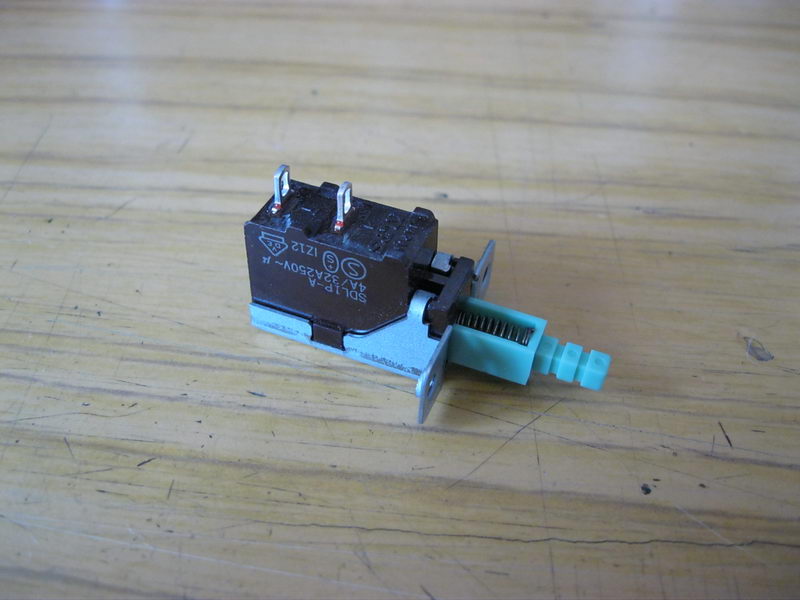

阿尔卑斯山上的电源开关一只。

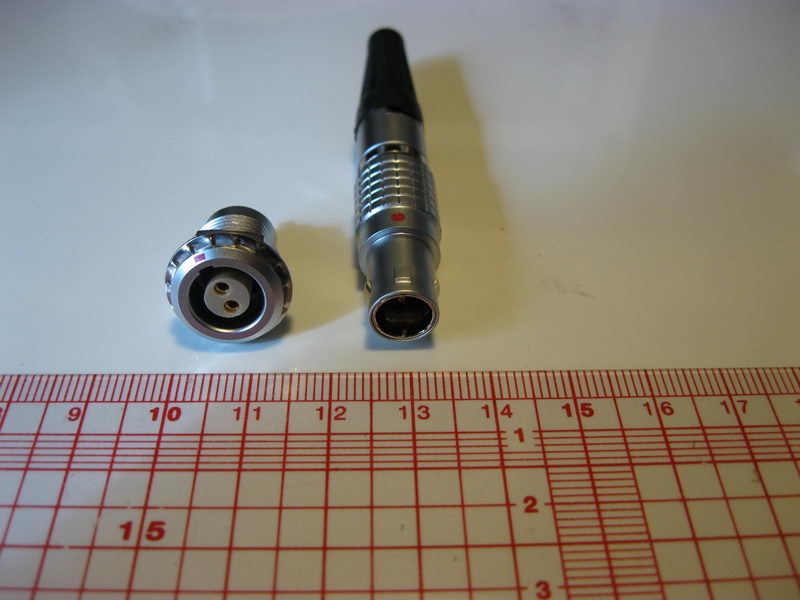

瑞士LEMO连接件一套。当然是天朝仿货，原装滴一套上千，本屌可玩儿不起。咔咔。

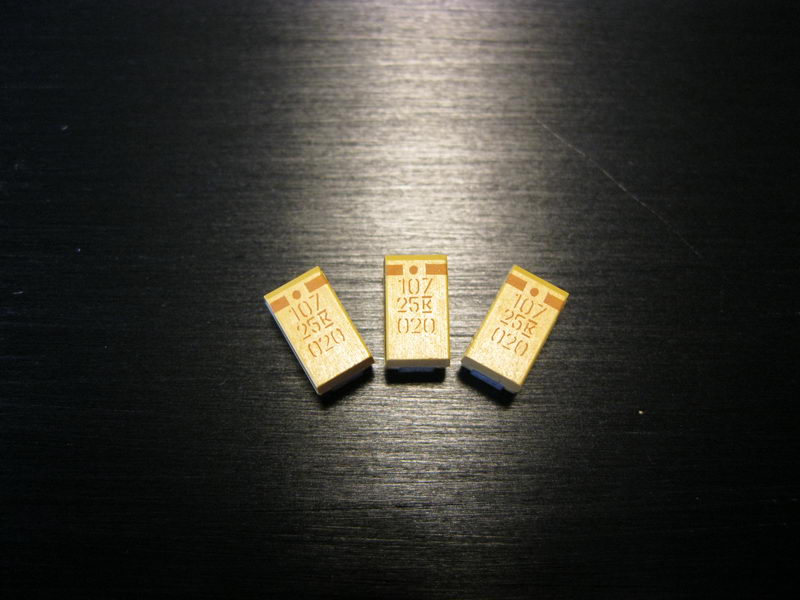

100uf/20v 基美超低内阻钽电容3块。这货真贵。

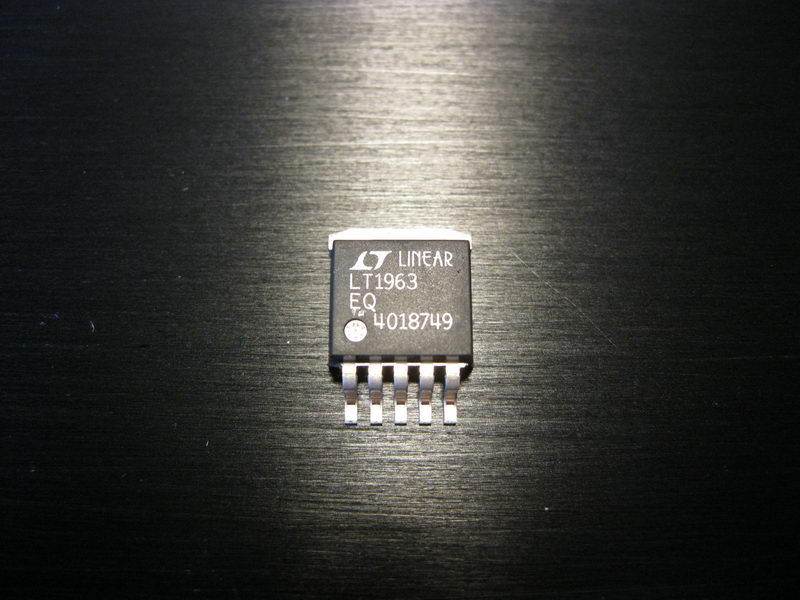

主角登场，凌特滴LT1963。买不到直插型的，只好贴片式的啦，后面麻烦哦。

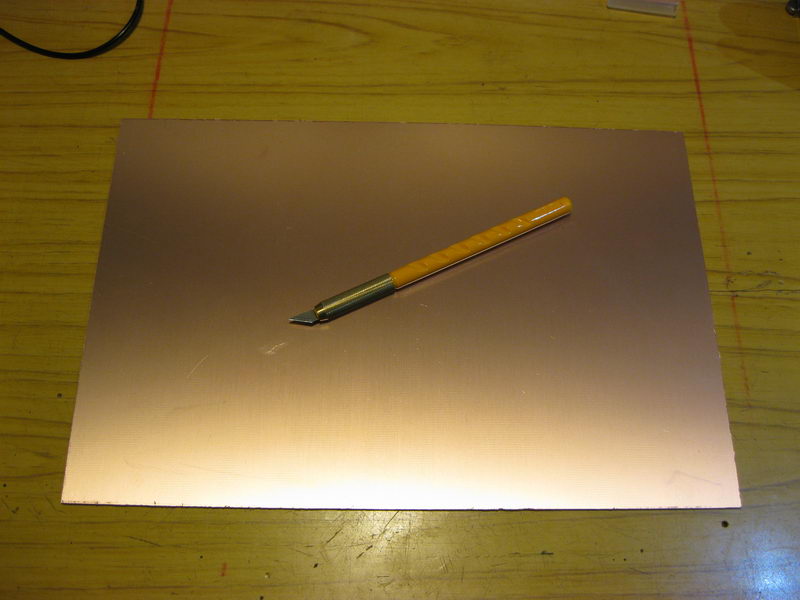

当然还少不了一张覆铜板。单双面的都行，偶用滴双面滴。咔咔。
OK登场完毕，择吉时开工啦。

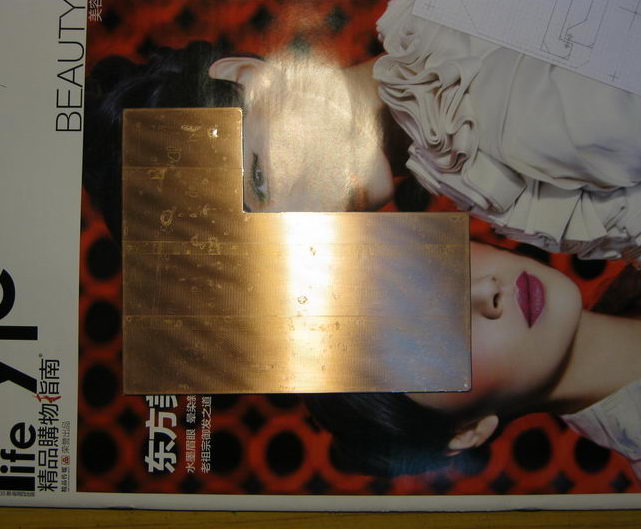

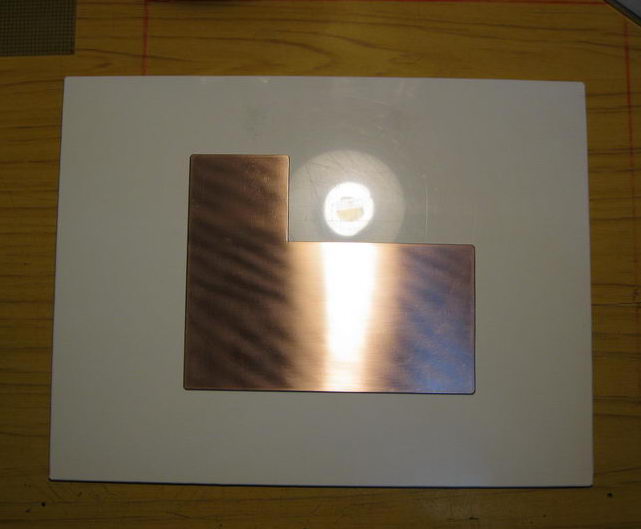

裁好电路板。
先贴一层透明胶带（不透明的也行）。
再贴双面胶。

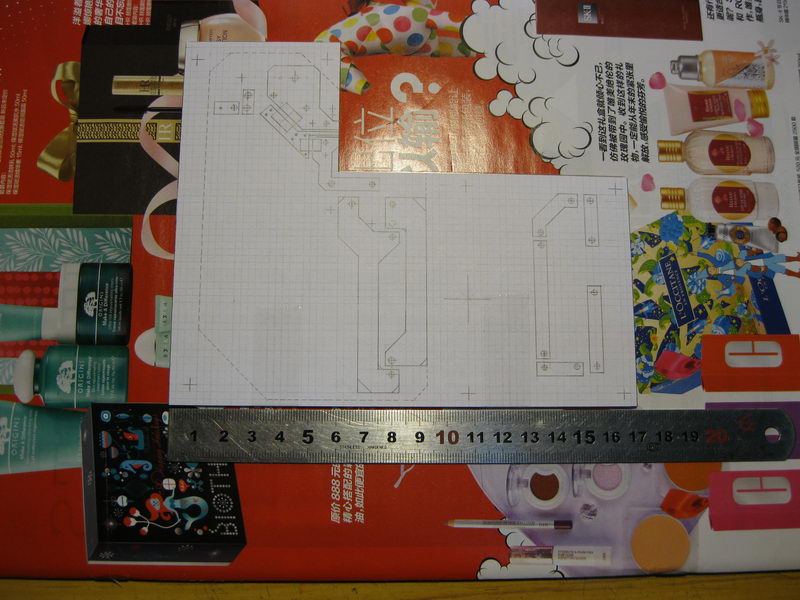

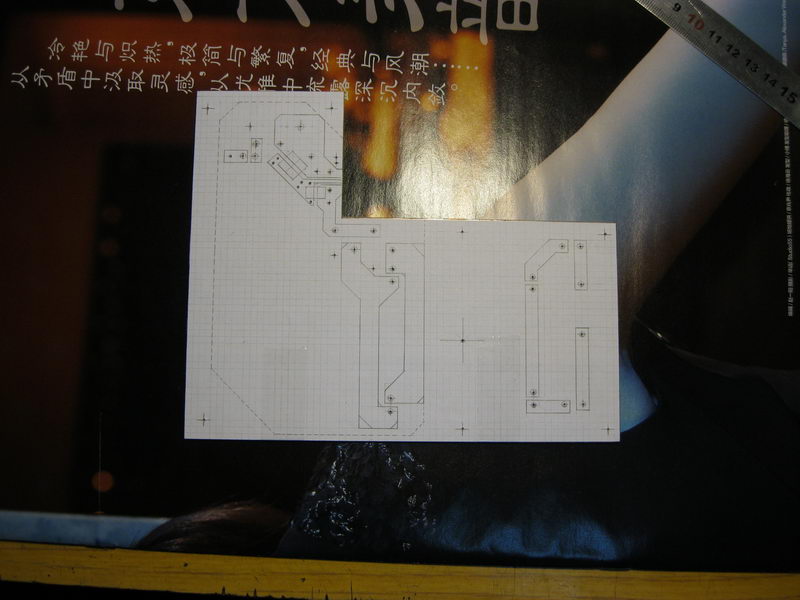

最后把裁好的布线图贴上。

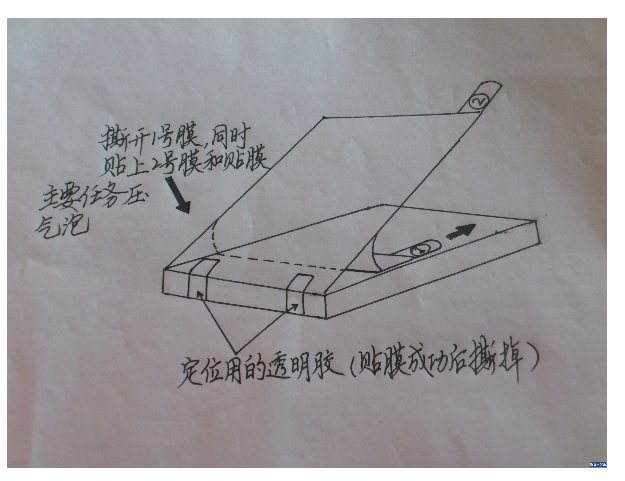

小窍门：先不要把双面胶的另一面揭开，把布线图对好，在下面贴两条透明胶带，再把他翻开，撕下双面胶的另一面贴上。
保证又快又准。屏幕贴膜时也可以这么干，绝对不会贴歪。借图一张：
刻之前先在需要打孔的地方钉上样冲眼。
刻吧，一定把所有贴上的纸啦布啦的都刻透。把不要的地方都露出来。

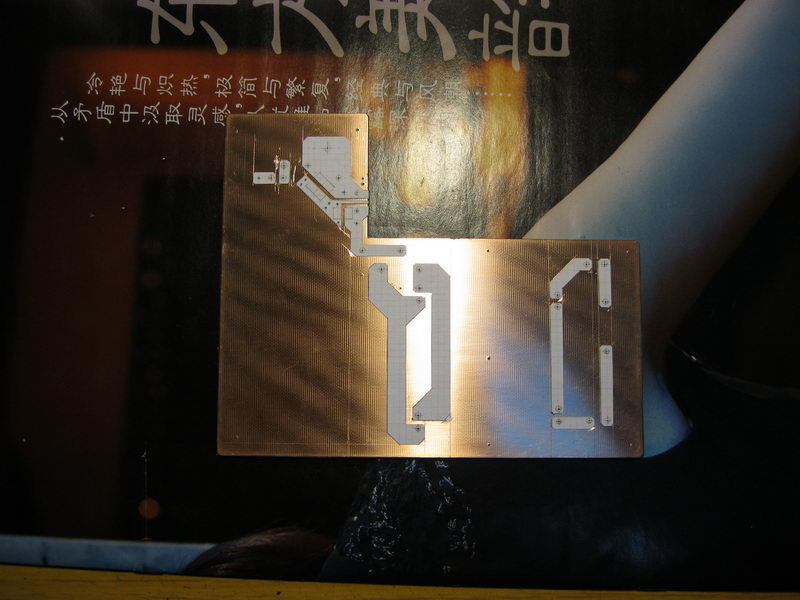

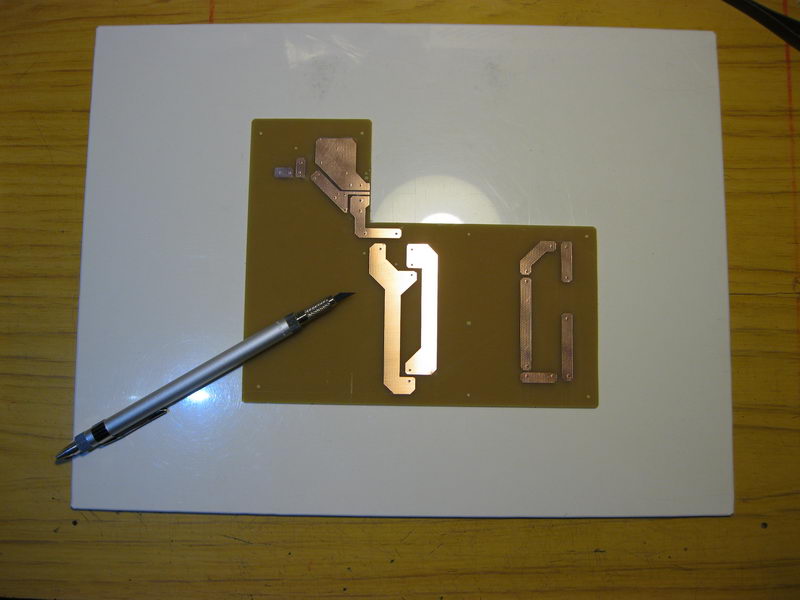

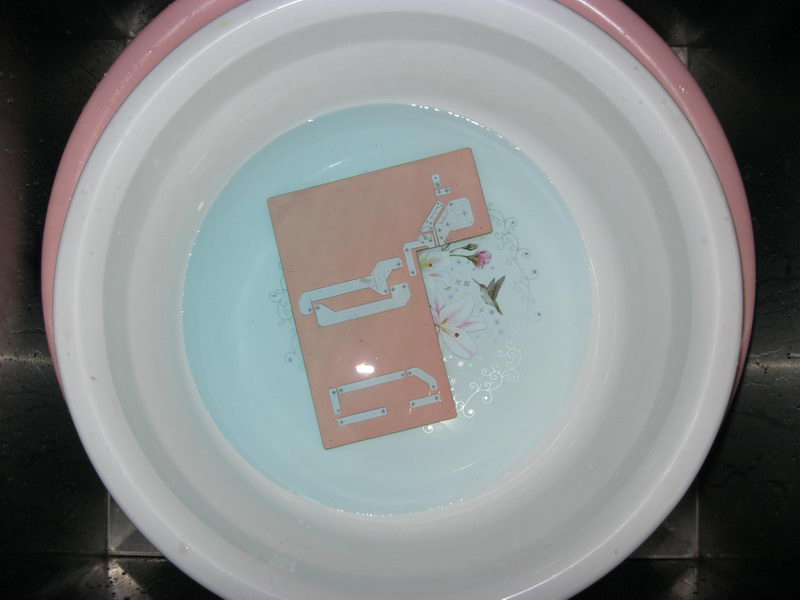

腐吧，把不要的统统腐掉。

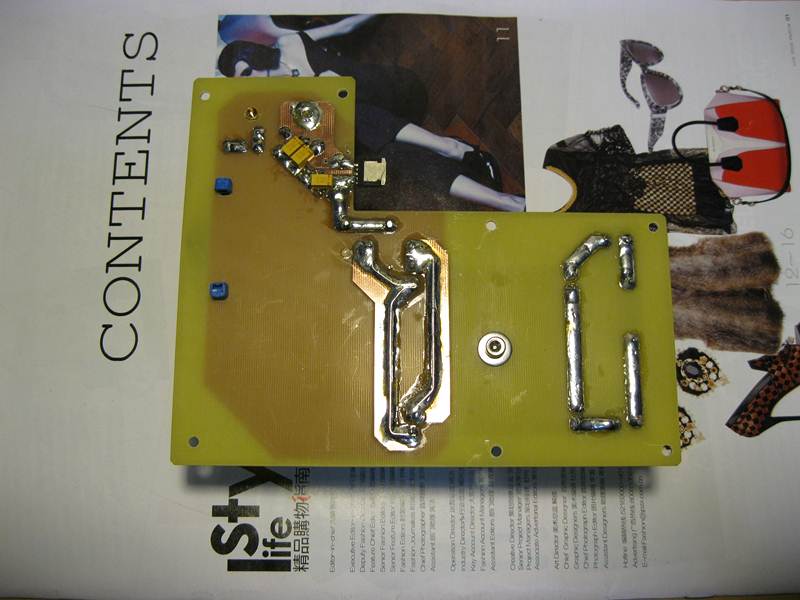

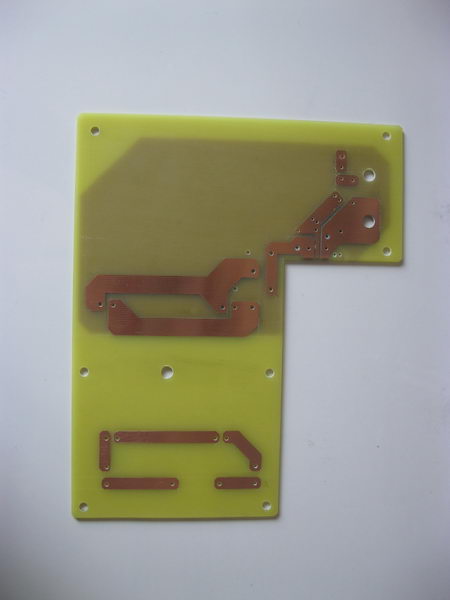

腐好后，用刻刀修整下。

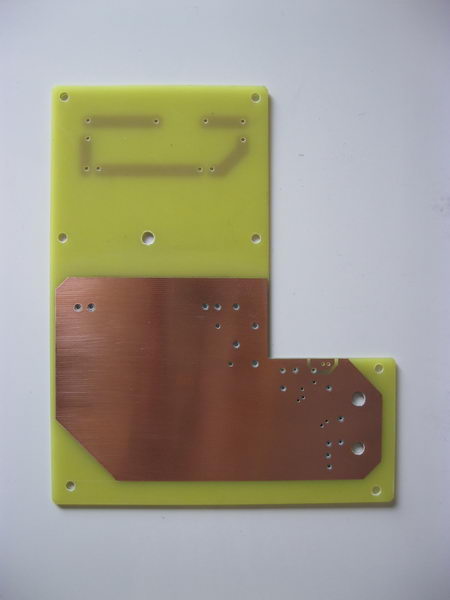

钻吧。手动电动都行。
焊接中……待续……
多谢老大和众兄弟捧场哦。咔咔。
今日继续哈。
话说，抓起烙铁，开焊喽。
本该是从小到大，不过自己做的东东，最好还是按电路图一步一步来，焊好一步测一下，没问题再往下焊。

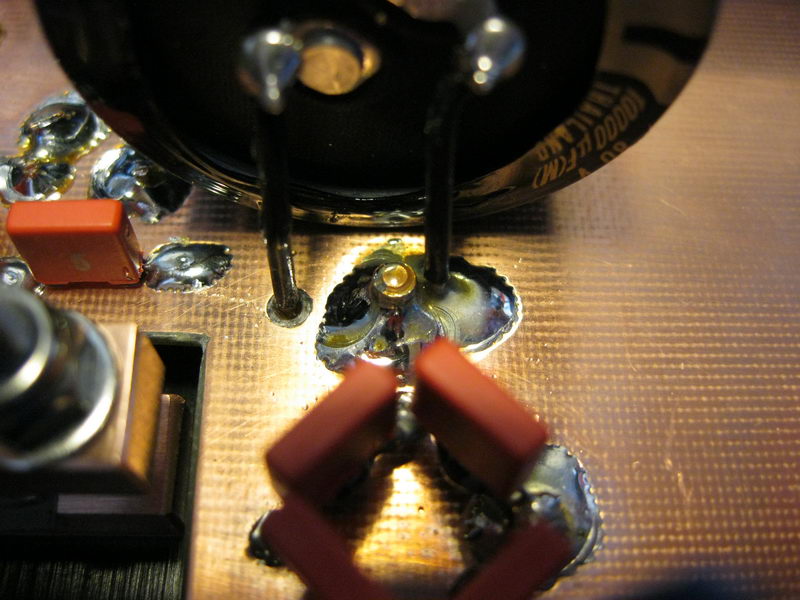

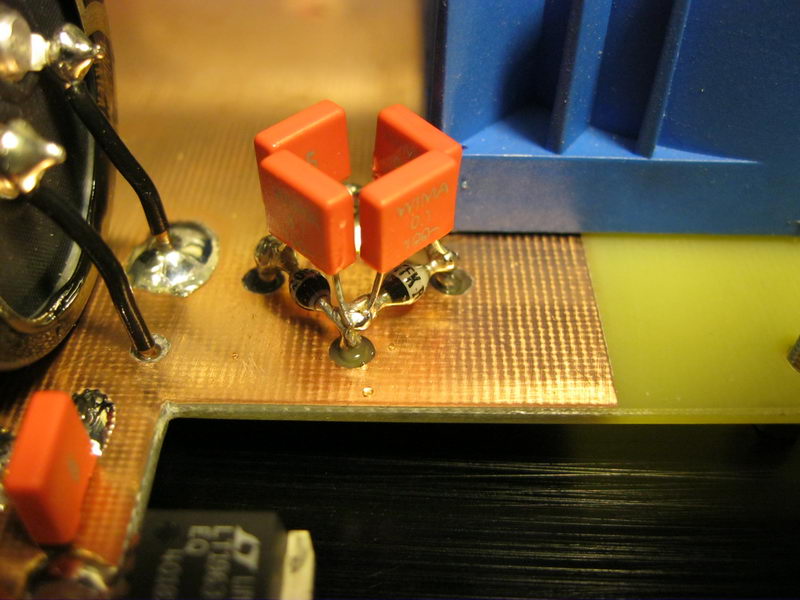

整流二极管，直接像电路图画的那样菱形焊上，骚威马骑上面，少见吧。少打很多孔哦。咔咔。

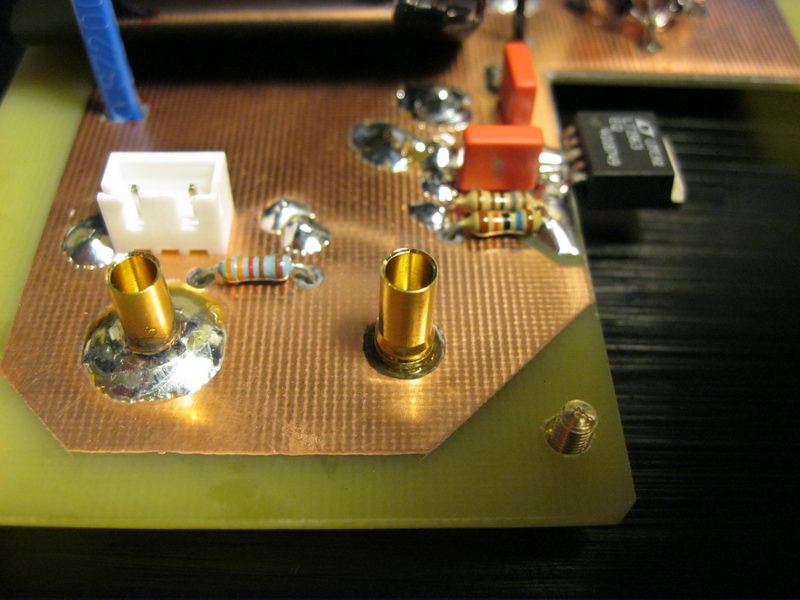

输出插座，镀金滴哦。咔咔。

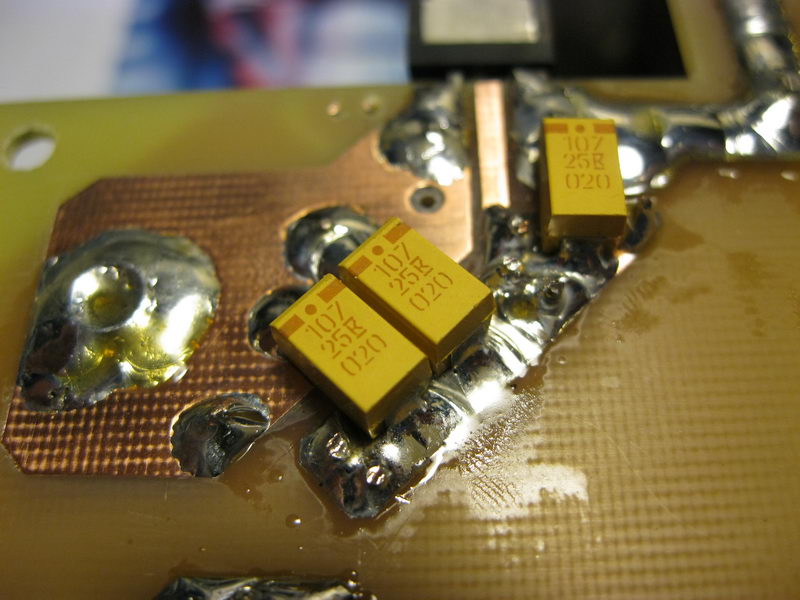

输出就两只100uf钽电容。超低内阻，反应迅速，且寿命超长。
千万可别焊反哦，不然就看烟花喽，钽电容爆起来很好看哦。咔咔。

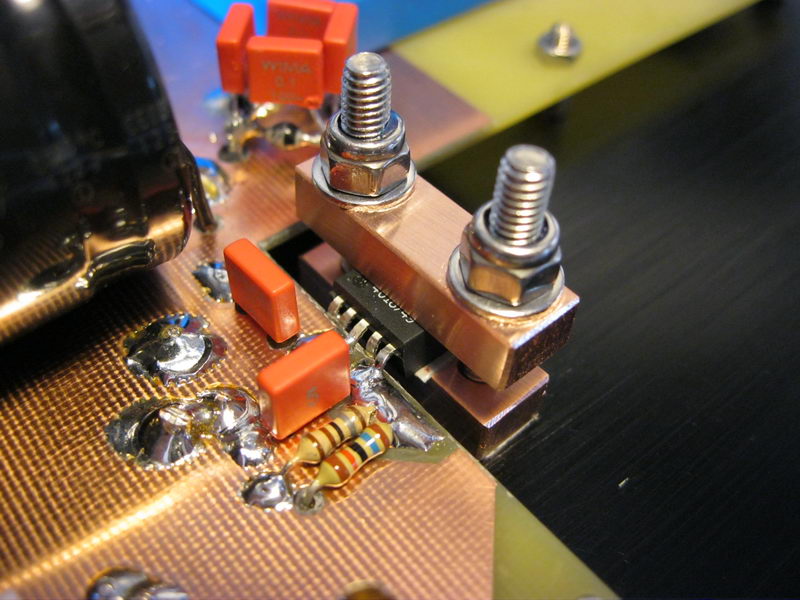

虽然不热，但还是要散。贴片的就是麻烦。
接地点，铜柱伺候着。

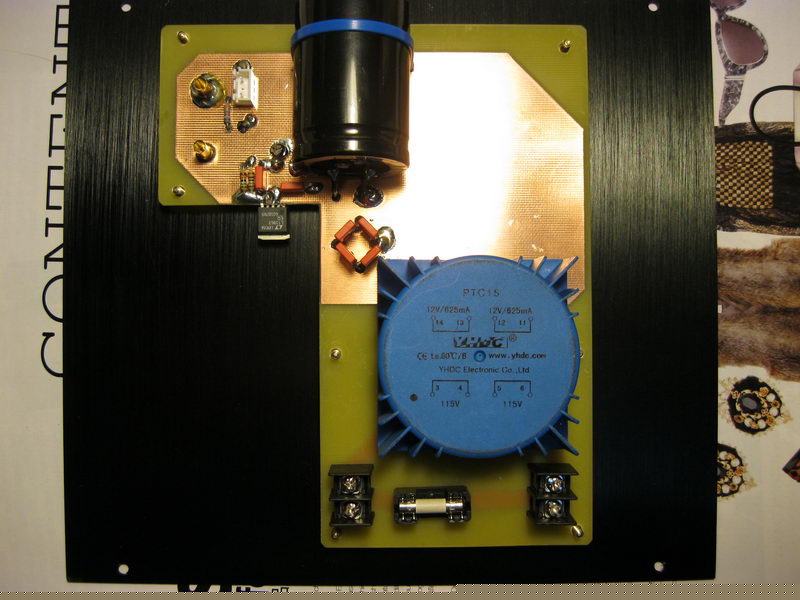

焊完嘞。\(^o^)/

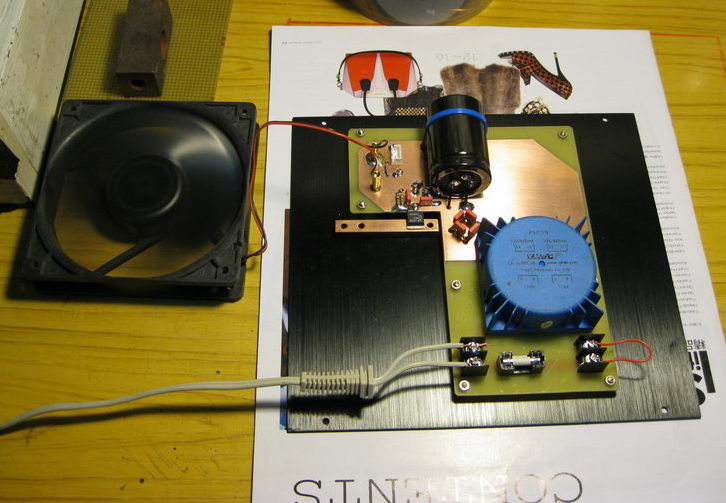

挂一炮灰风扇试一下，转了哦。咔咔。

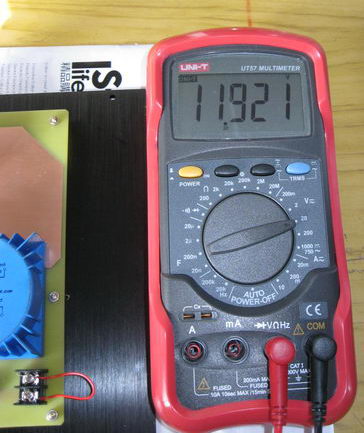

运行一会儿，再测下，11.921v。咔咔，还行。
电路板完工，就该机箱加工鸟，这个就掠过鸟。买自己喜欢的就好啦。

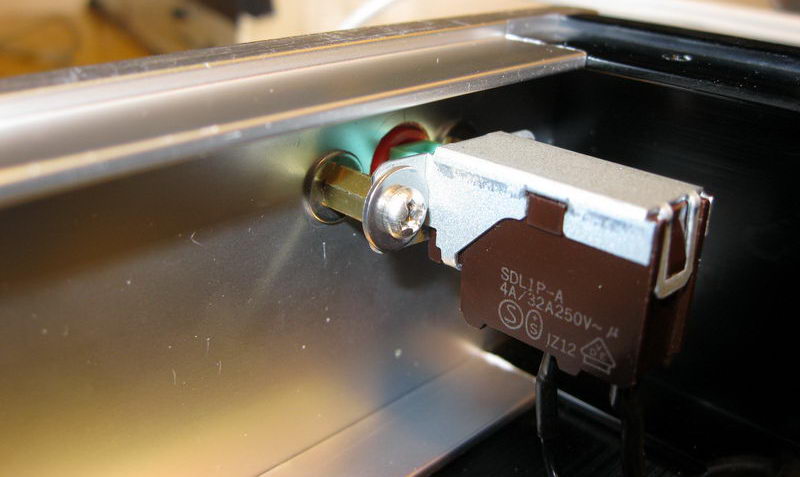

钻电源开关的安装孔时，差点给钻漏啦。咔咔。
后面。

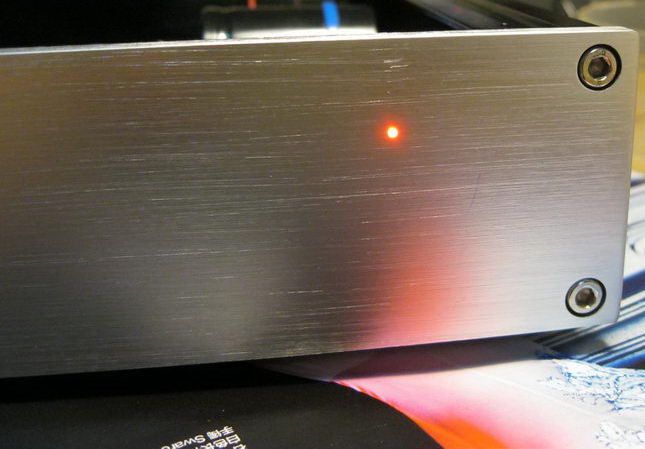

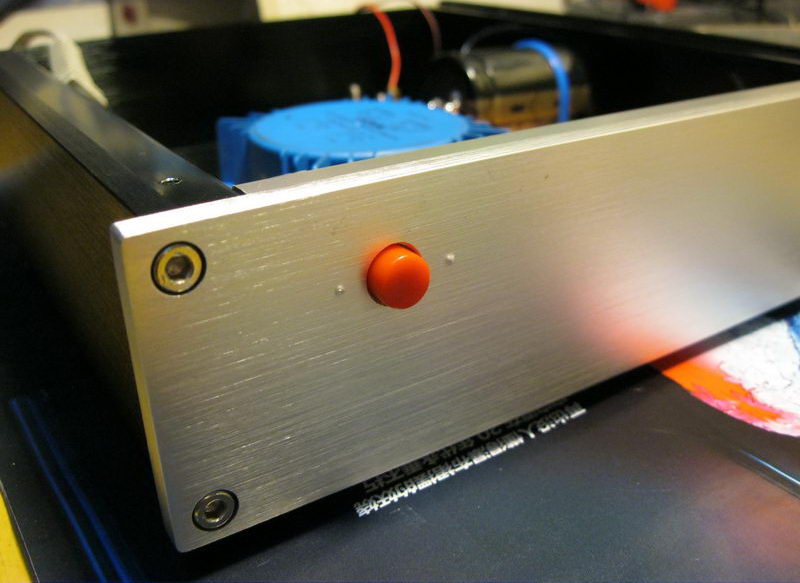

面板上，用一只你能找的最细的钻头，钻一小孔。越细越酷哦。咔咔。

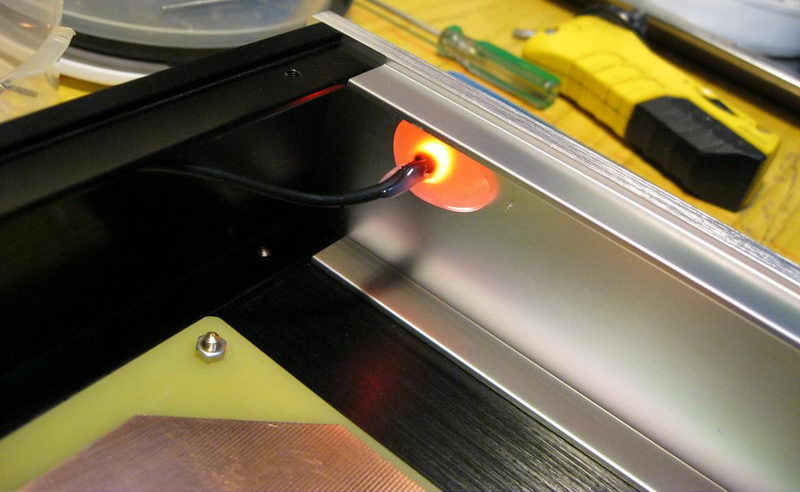

后面，一滩白色热熔胶里，骚红的电源指示灯。

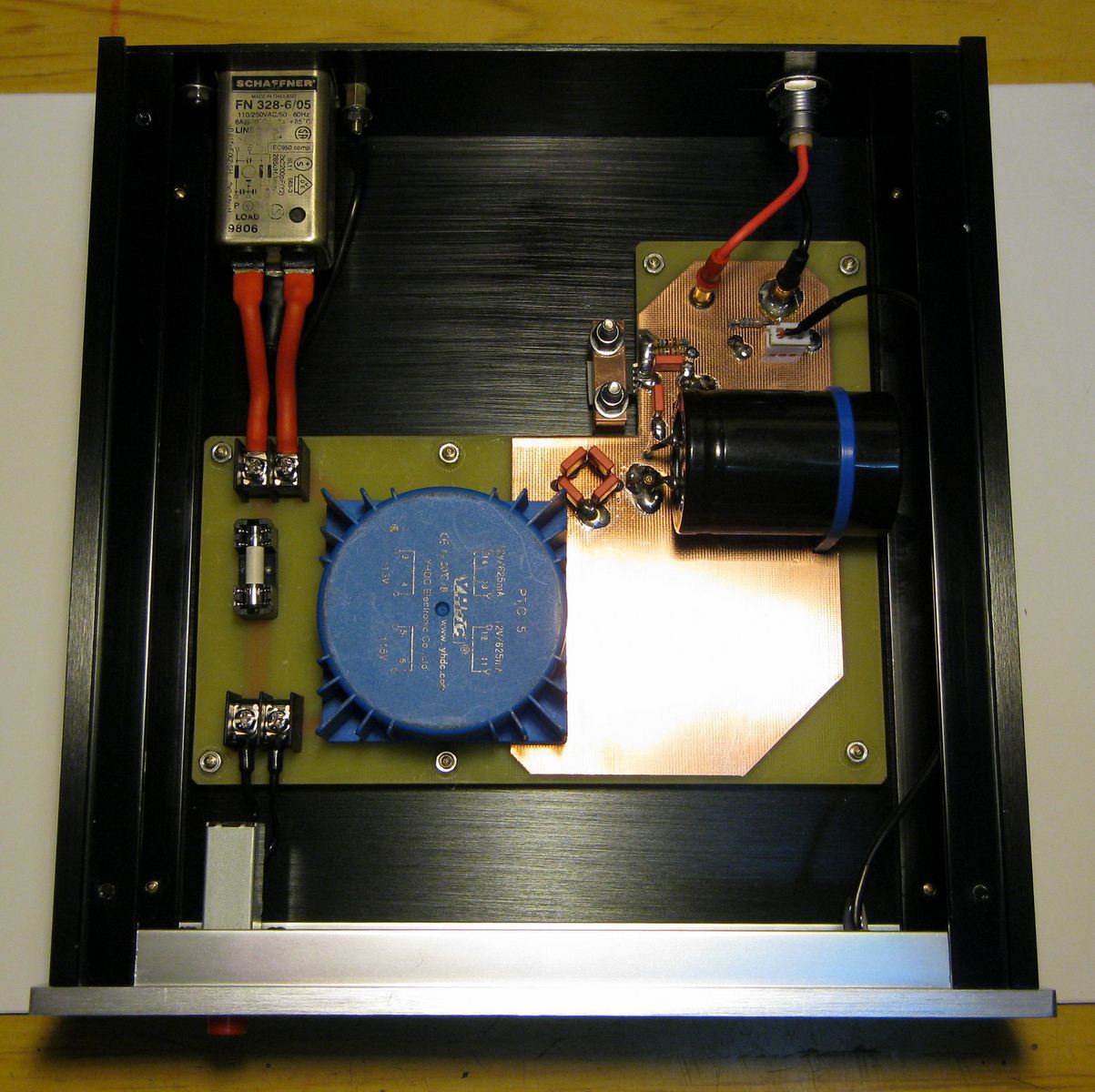

组装完毕，裸一个。

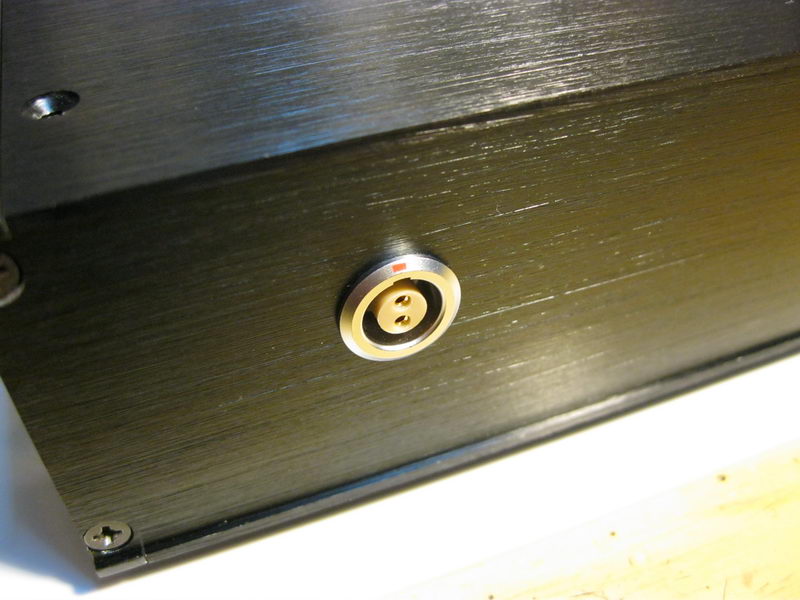

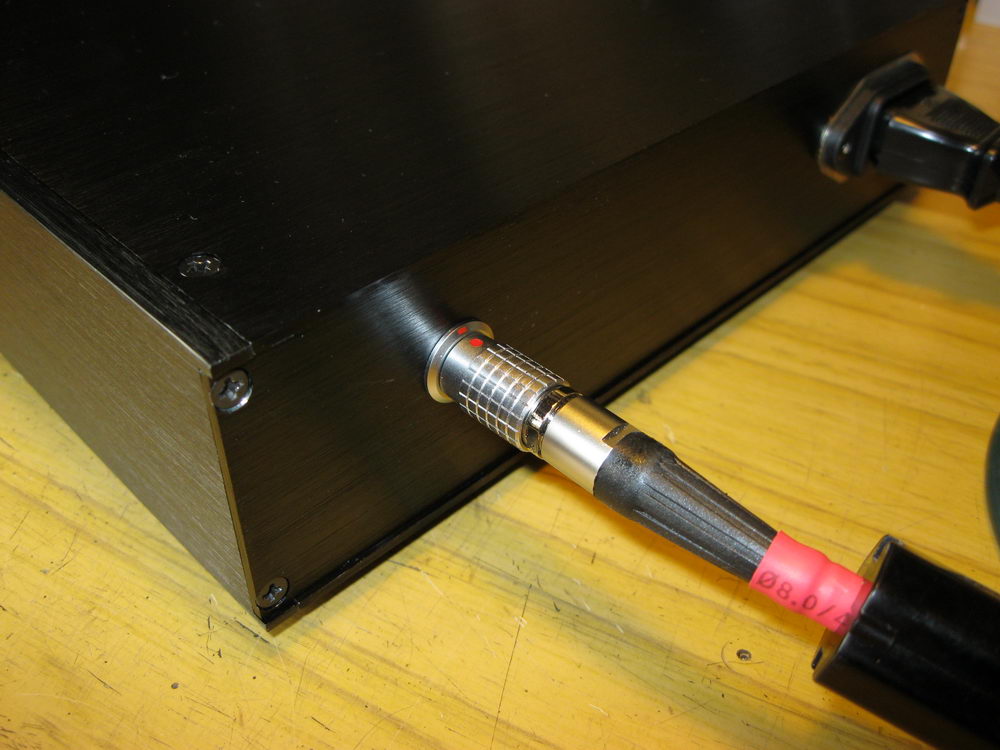

屁股上，lemo插座，可惜是仿品。表看是仿的，很贵哦。
貌似很专业的感脚吧。咔咔。

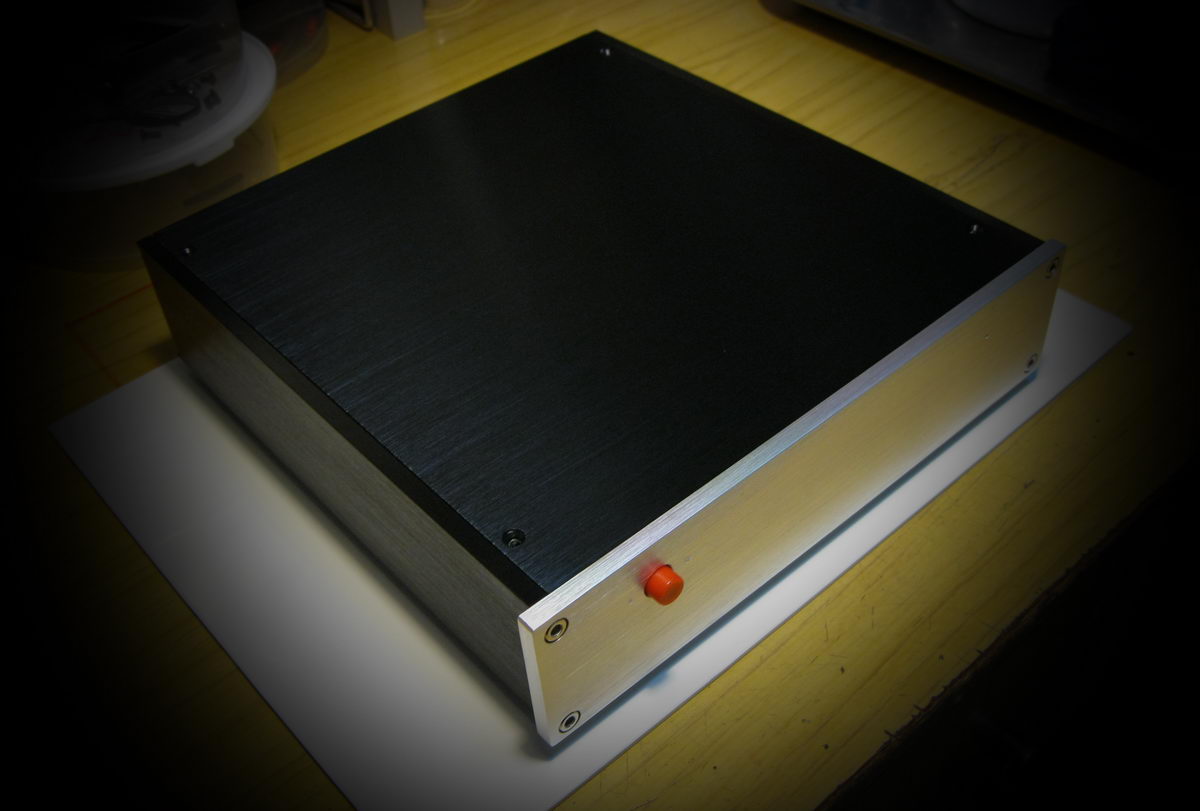

完工
完了吗？还没完哦，待续哦……咔咔。
终于可以更新乐。\(^o^)/
既然电源已完工乐，还说点啥捏。咔咔。
下面是……关于残害350滴。
为啥捏？原因是这个样子滴……
350的外接电源输入用的是最常见的DC插座（貌似叫DC-005啥的）。想买到配套的优质插头还真不太容易，而且插头质量再好，地也是点接触。不爽啊。
既然偶滴350已不再外出使用。so，哼哼……
过程太过残忍图就不上了（其实忘拍啦。咔咔）

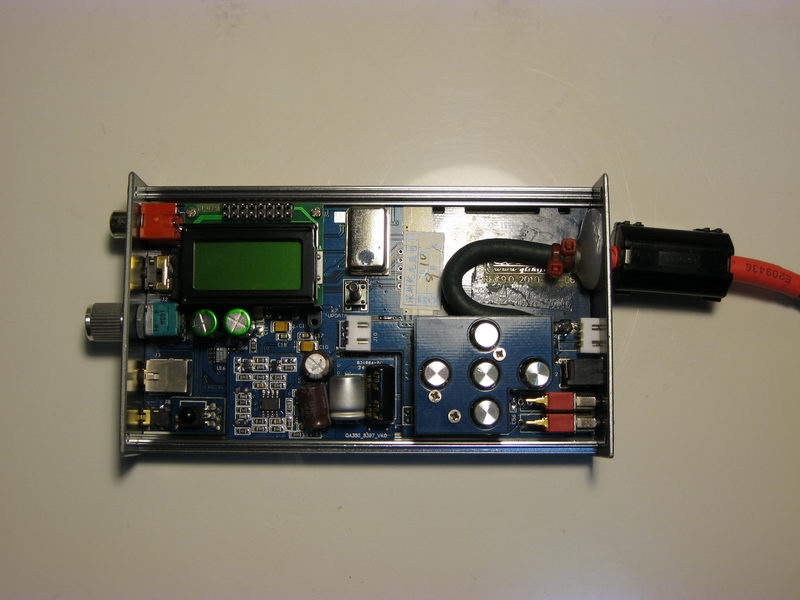

电池扔掉，直接插入。好爽额。咔咔。

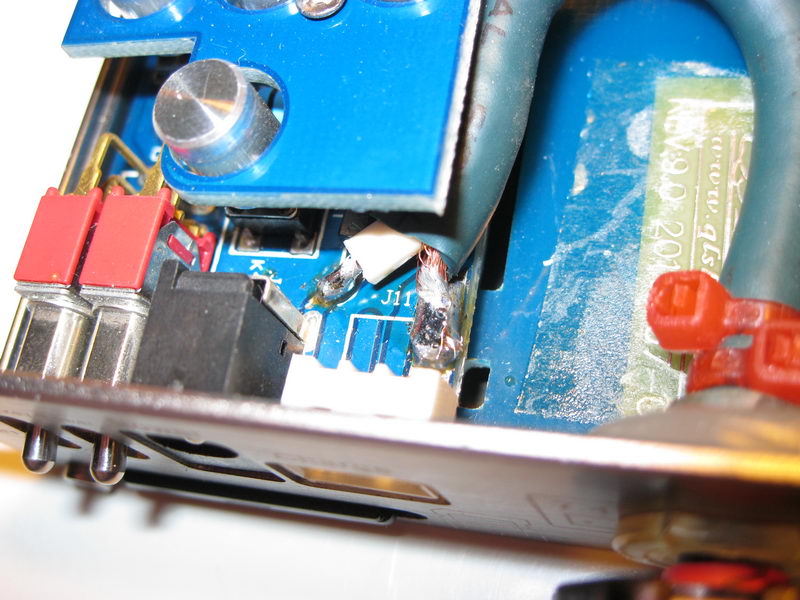

可是，可是，350的电源输入板是焊在主板上的，下面又有SD卡槽。拆不开啊（主要是不敢）。呜呜，只好这样了。
老大帮看下这么整，行不。

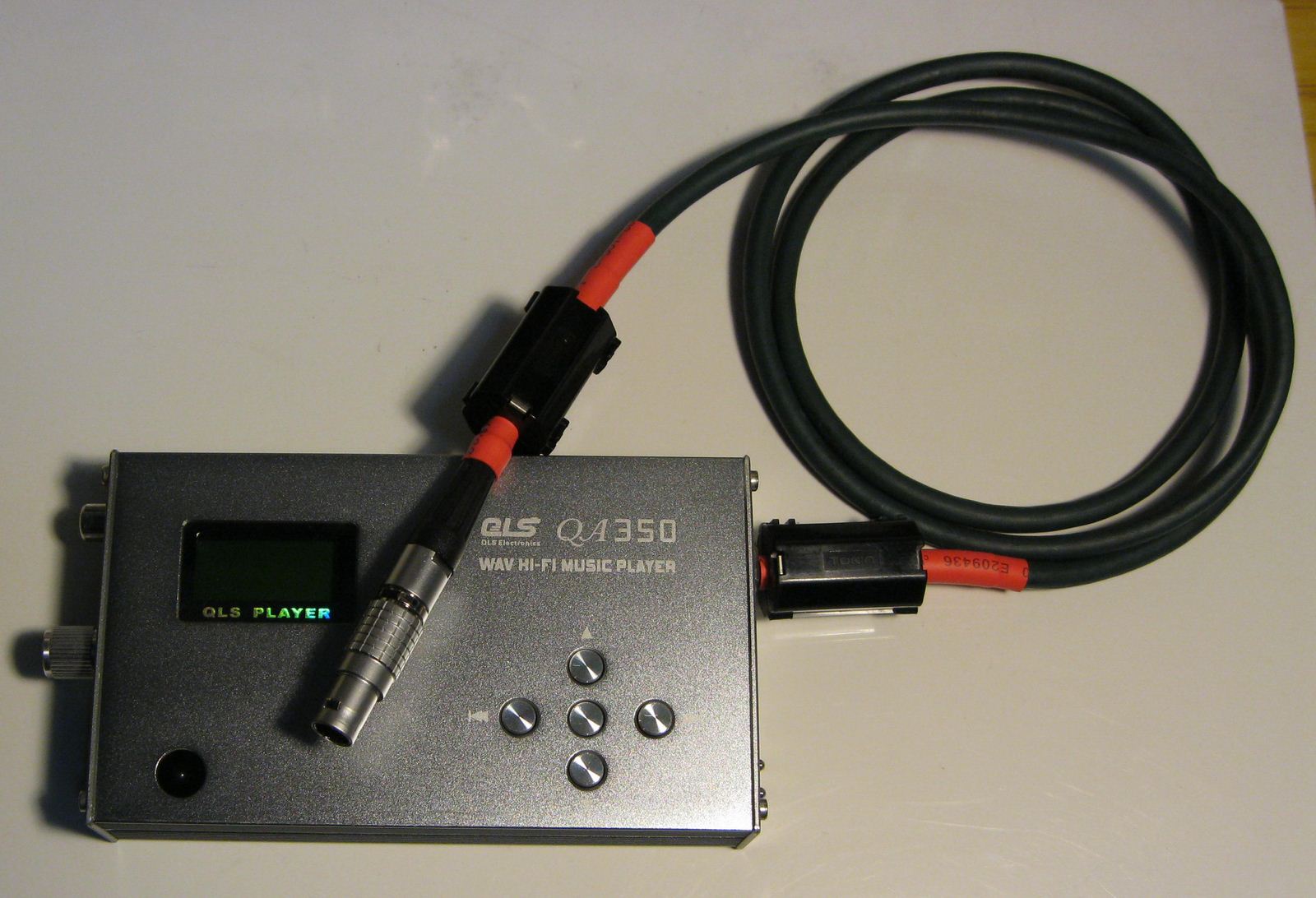

残害完成。还不错吧，像个专业仪器。咔咔。

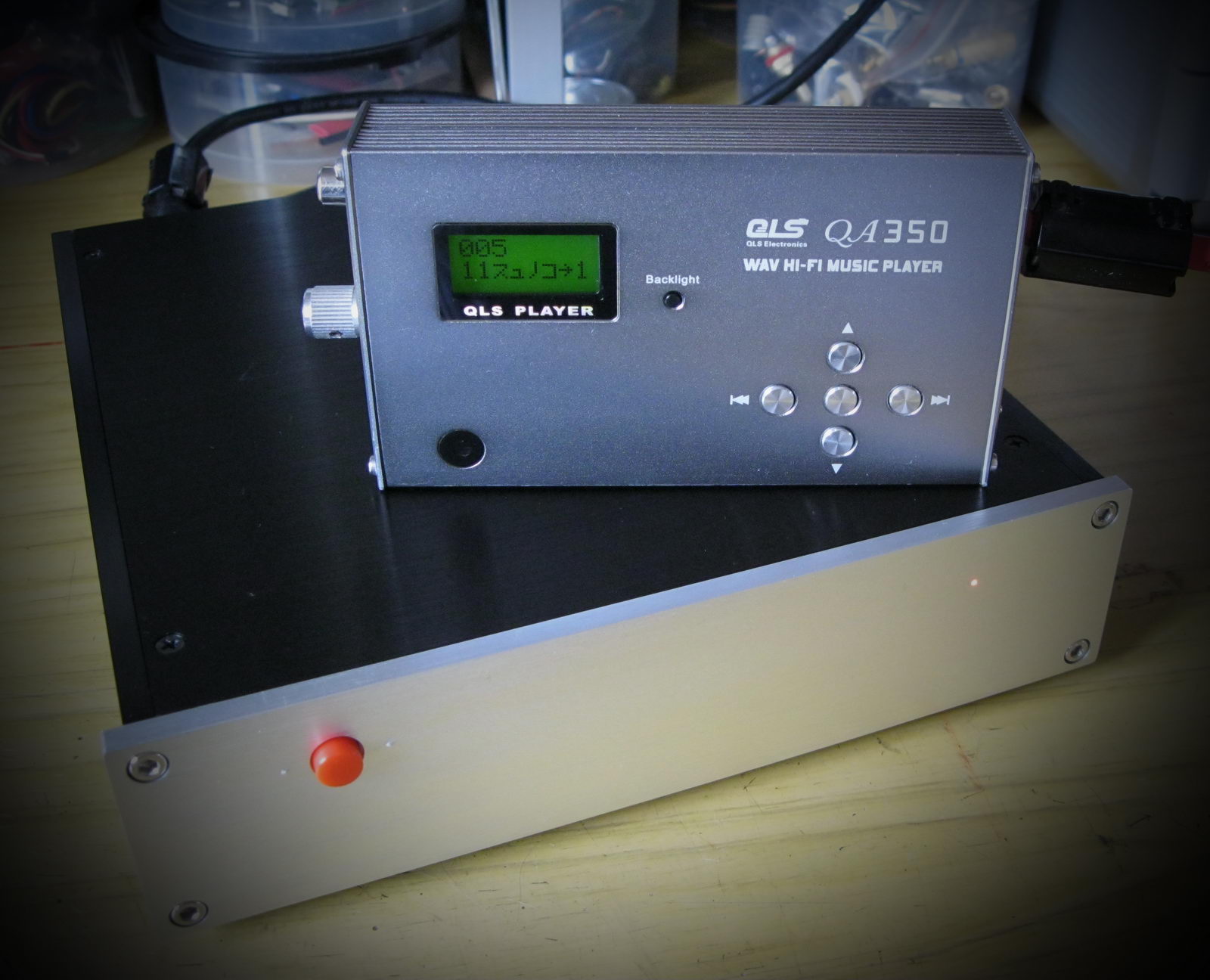

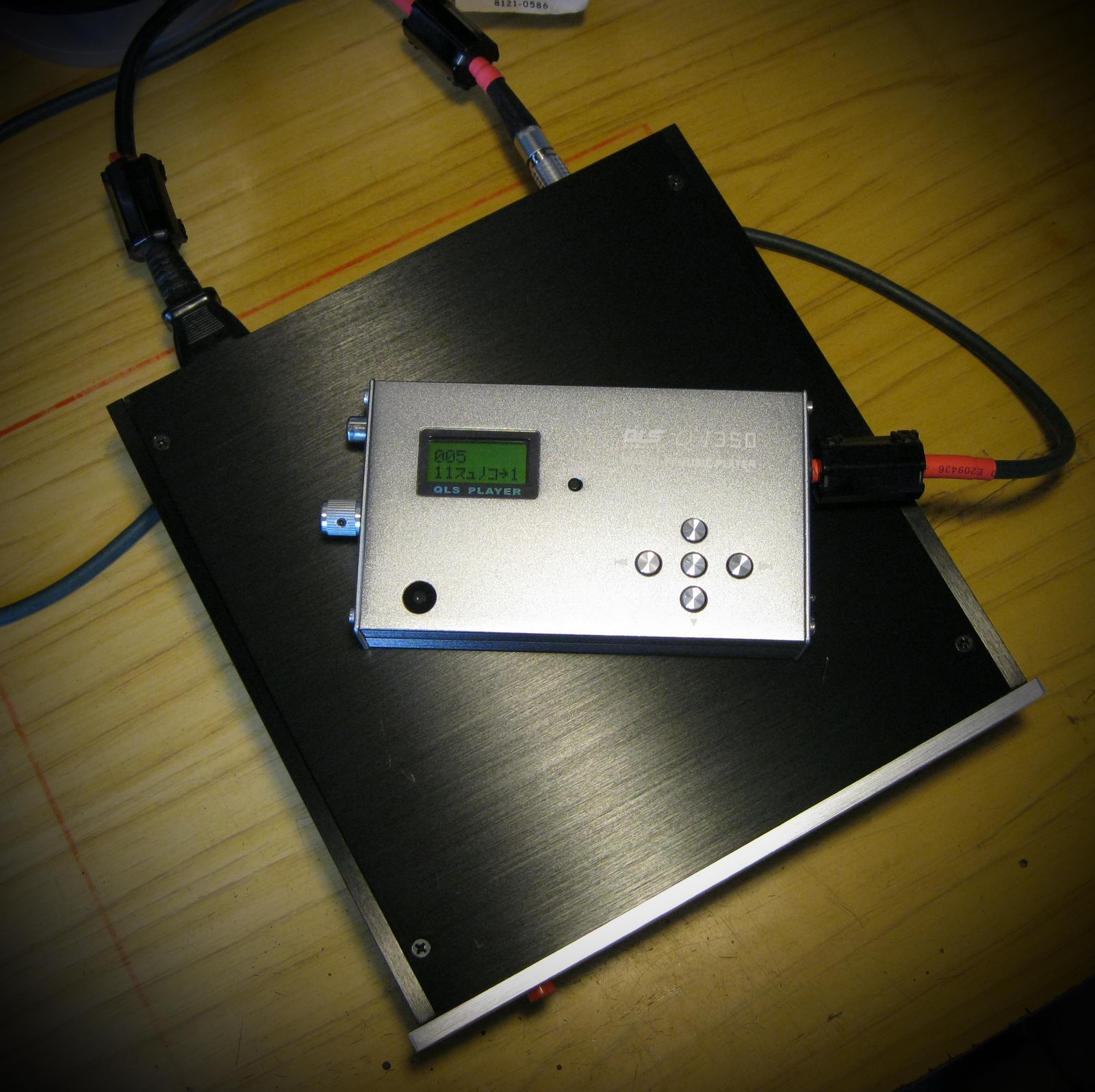

最后是哥俩好。
=============哥==============
后记
所有元件包括机箱均来自淘宝。壮哉，我大淘宝。咔咔。
不算运费大概花了340大元。四个毛爷爷木有了。呜呜……
经长时间拷机，稳压芯片，变压器几乎感脚不到温升。输出电压稳定在小数点后第3位，咔咔。
遗憾的素，本屌木有示波器额，看不到输出波形和噪声情况…… 哎，就当是不错吧。咔咔。
到这里，全文完鸟。是真的完了哦。咔咔。
废话太多，耽误大家时间鸟，非常に残念。
欢迎师傅们滴指正哦。
。。。
