QA860还在煲机中，先不说声音，说说其他看得见，摸得着的方面。
对于机器的外形，大家反正都见过，我就不说外形方面的了。
我的机器是黑色的，实际质感还是很不错的，虽然不是很FASHION，但是还是实际看着，显得低调有内涵。
机箱材质是全铝，黑色有阳极氧化的工艺，很厚重，在手感上，比QA660是重很多的，我大概的量了下各面板的厚度。

前面板是15MM，
顶盖是4MM，
侧面是5MM，
底盖是6MM，
中间的隔层是2MM。

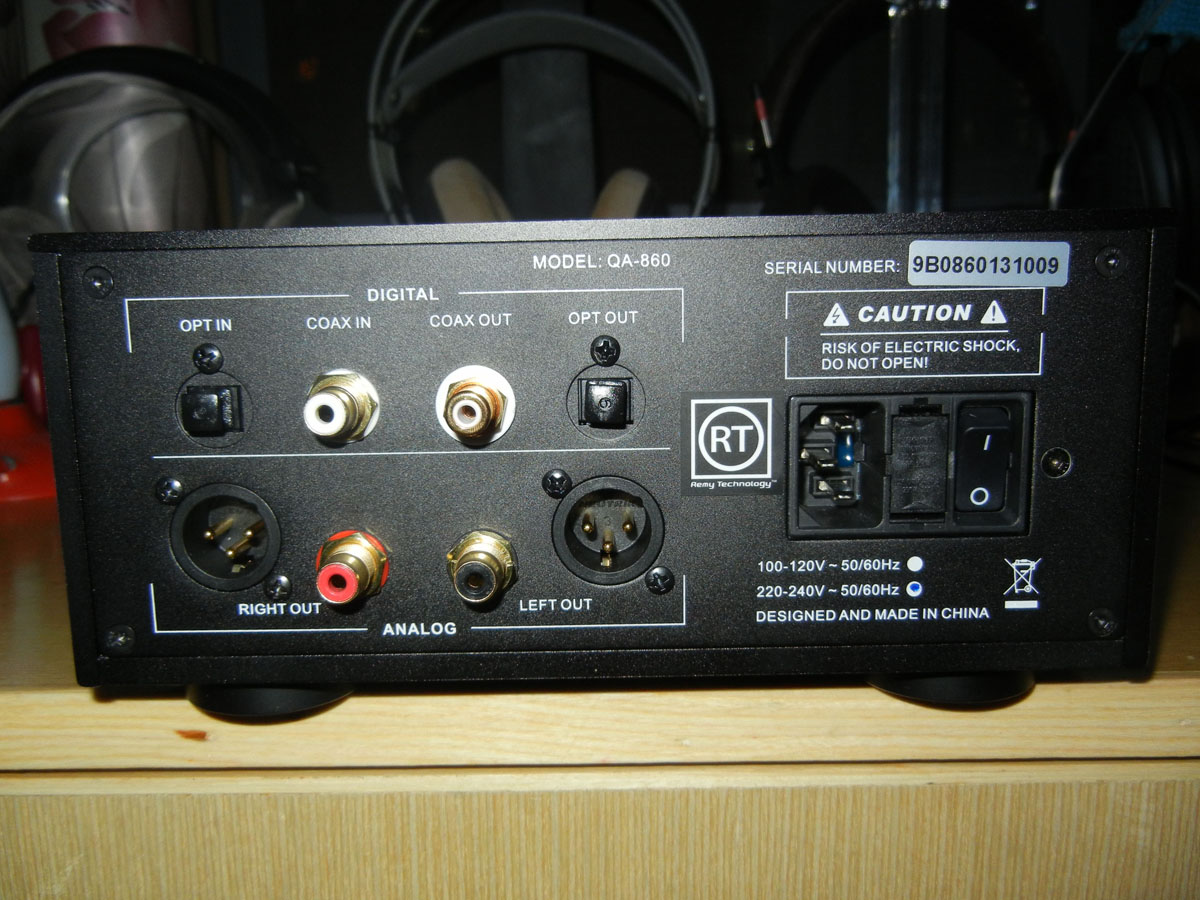

机器屁股，由于QA860是一体机，带有模拟输出了，所以QA860和QA660的输出接口还是有较大差异的

按此在新窗口浏览图片

背面接口，上面四个，是数字接口，从左到右是光纤输入，同轴输入，同轴输出，光纤输出下面四个，是模拟输出接口，从左到右是右平衡输出，右RCA输出，左RCA输出，左平衡输出。

有一个细节，在屁股上，有一个RT的标记，香港RT公司是一家HI-END设备的定制商，他们定制的设备都是百万以上一套的售价，嘎嘎，这应该是极好的。

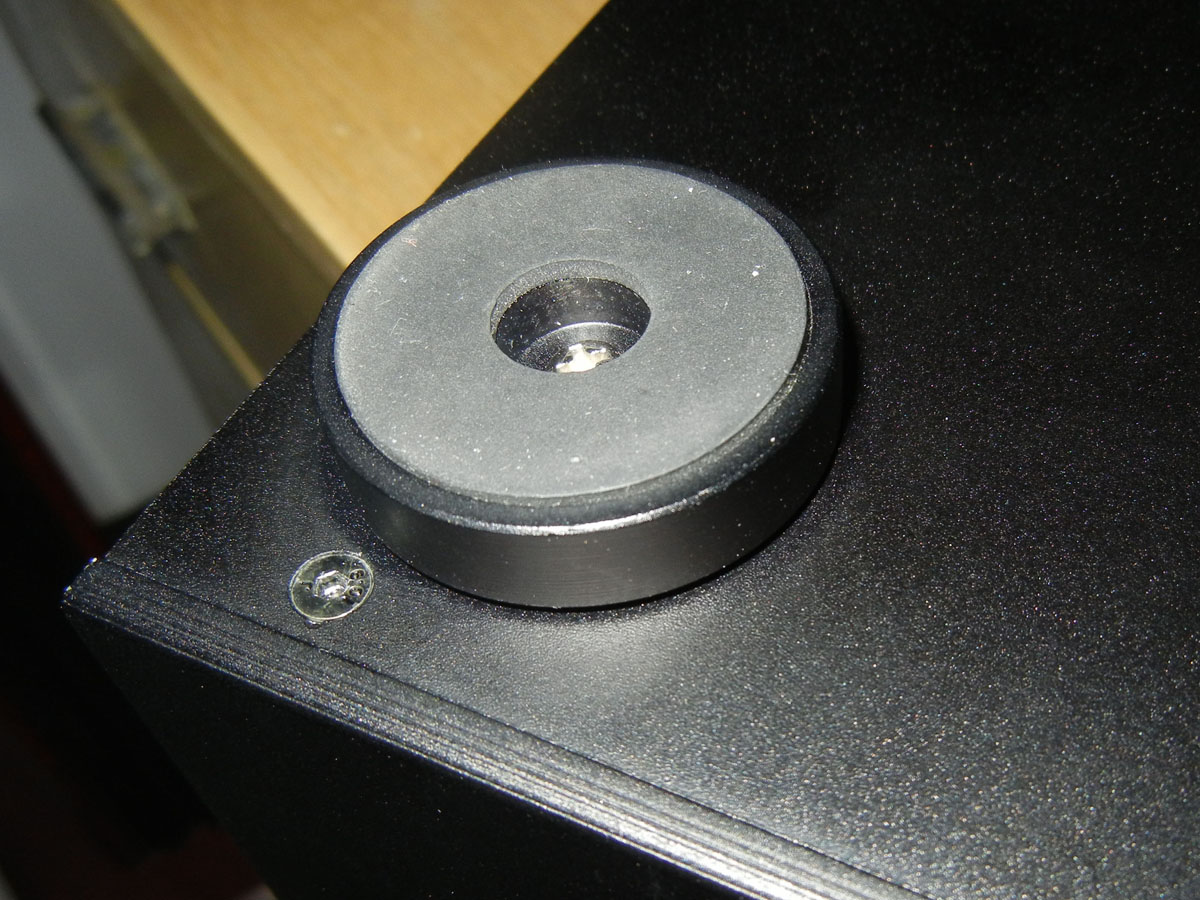

看了下QA860的底部，那就是四只机脚了，看了下材质，全铝的，这个比QA660的塑料机脚有进步，据说陶瓷机脚的减震效果最好，谁来试一试呢？

按此在新窗口浏览图片

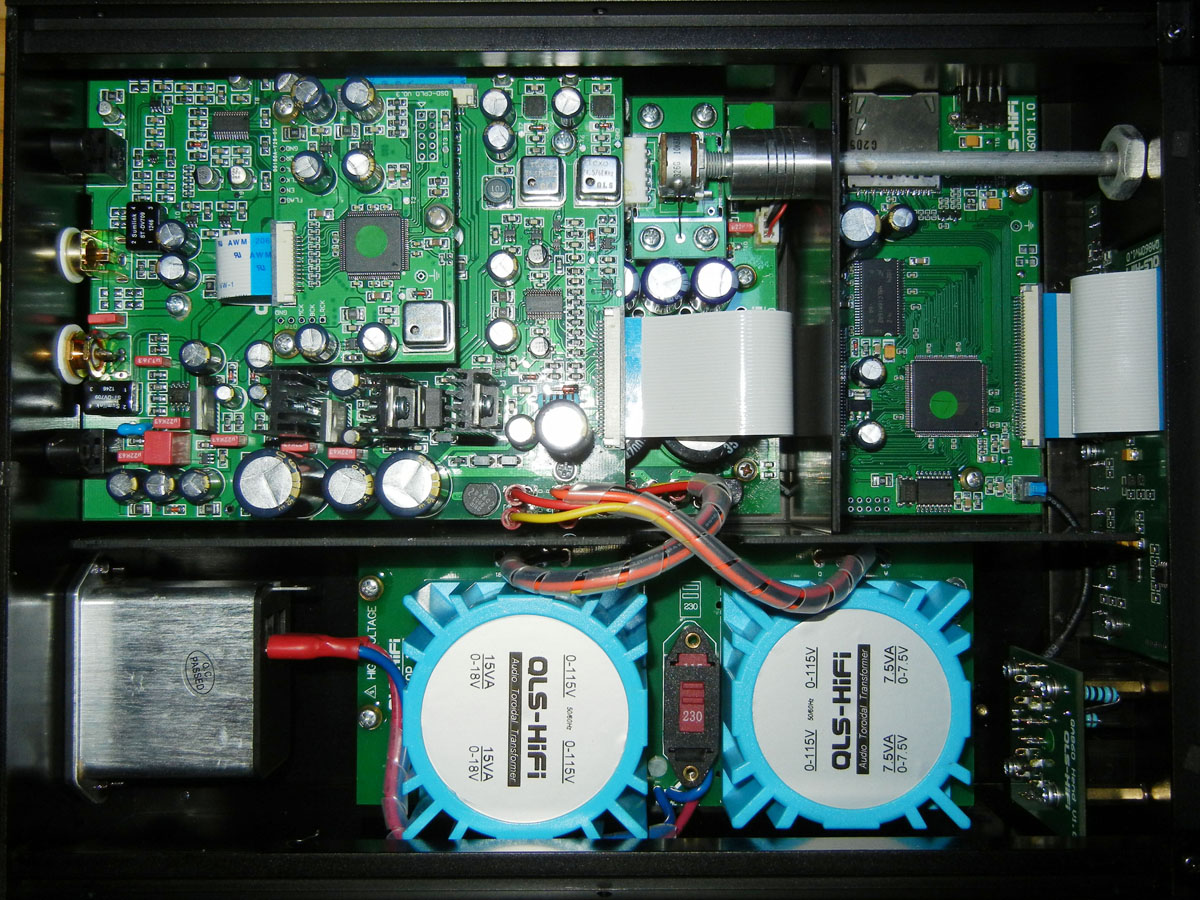

拆开QA860的顶盖，就能看到机器的内部了，说实话，打开QA860时，看到里面，比我想象的还要复杂。


按此在新窗口浏览图片

尽管QA860用的是四层板的PCB，但是看到内部结构后，多张PCB叠加，还是能感觉到机器的复杂程度，如果要摊开安装，估计机箱X2都不一定能装得下，不过这样分模块设计，或许以后升级，也不算难事。

其他方面，就随便说说吧。


按此在新窗口浏览图片

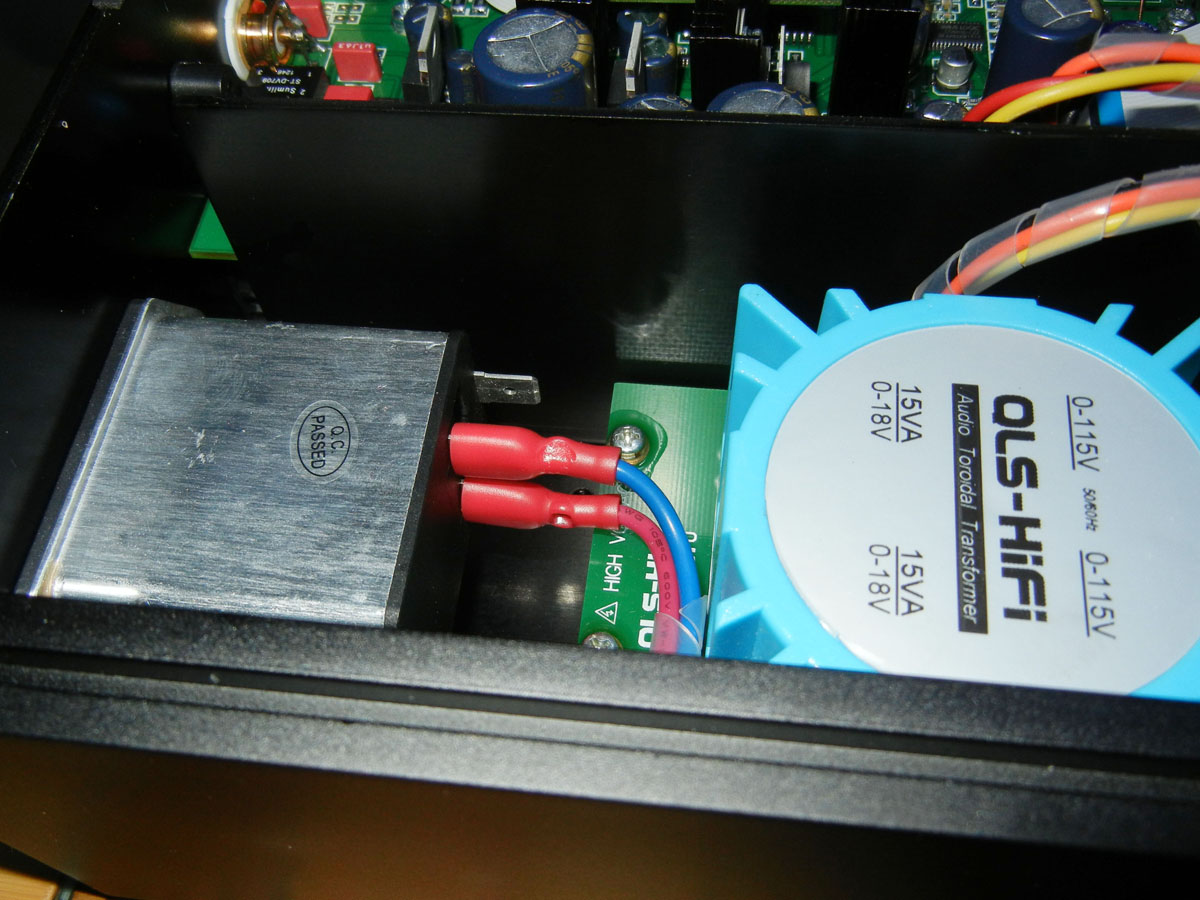

瑞士 Schurter滤波插座和世民音响定制的密封牛




按此在新窗口浏览图片

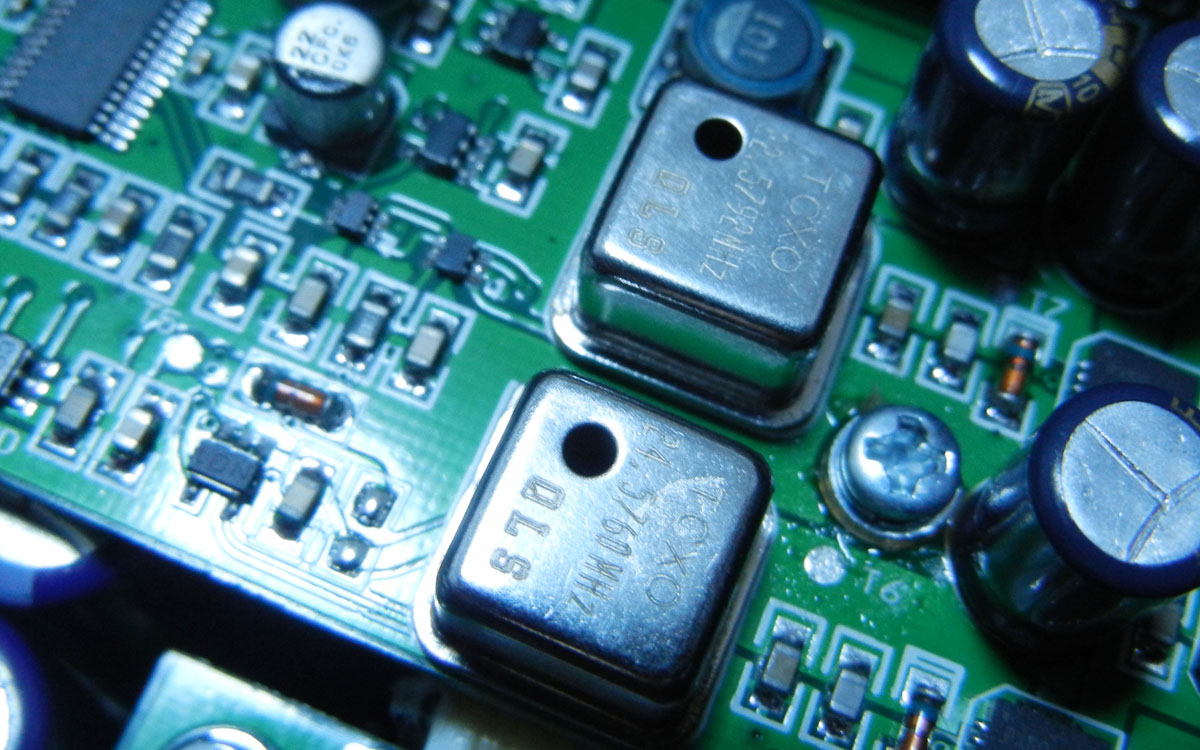

双晶振，QLS定制的0.5PPM温补晶体




按此在新窗口浏览图片

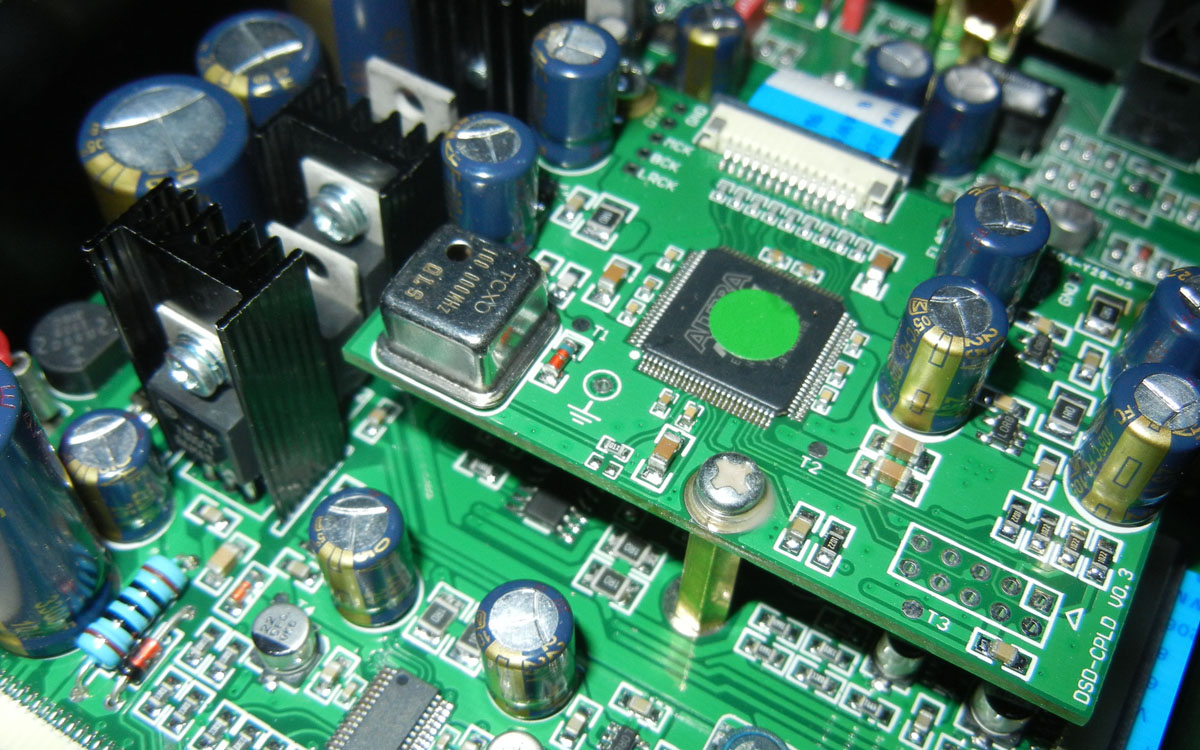

最上面的PCB，DSD信号分离板，有CPLD控制，QA860支持DSD播放的关键。




按此在新窗口浏览图片

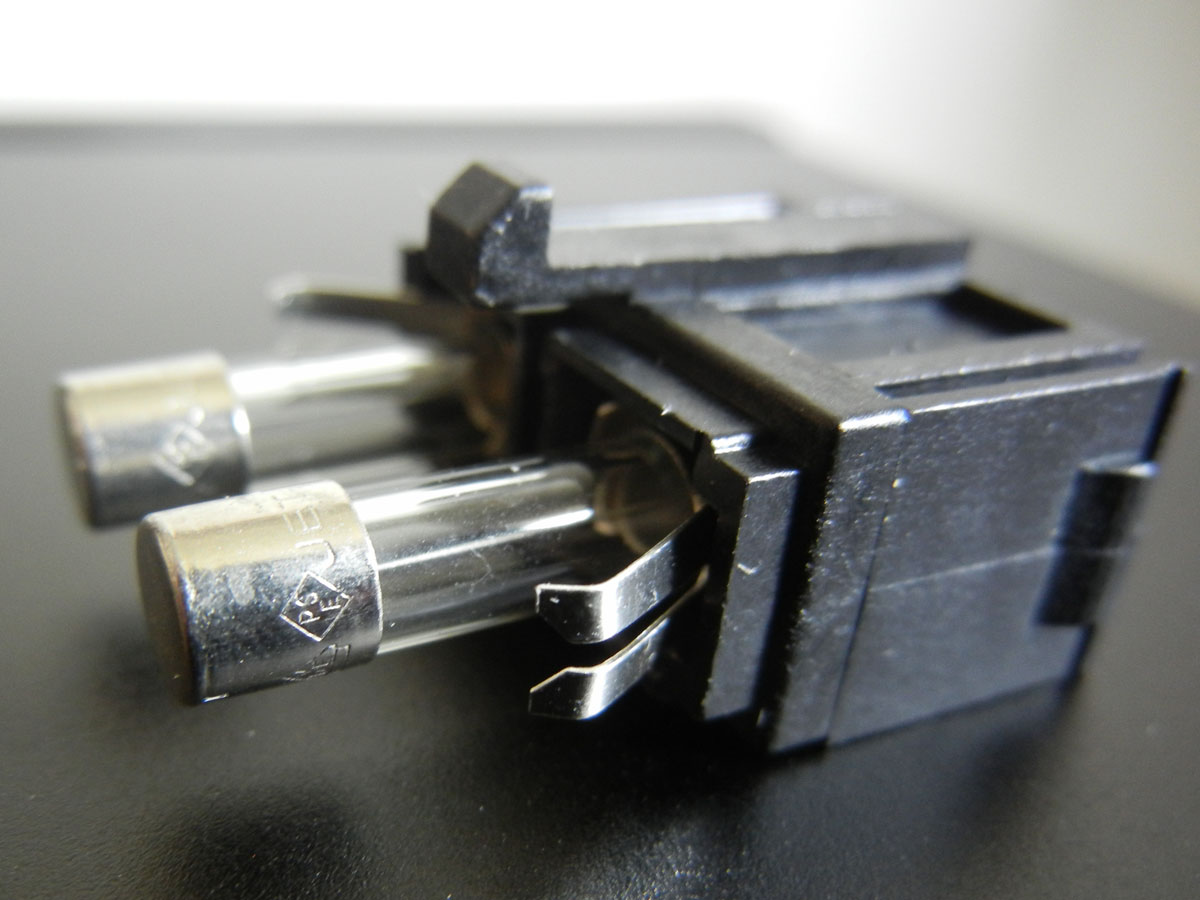

瑞士Schurter保险丝，想简单折腾滤波和保险丝的，可以不用折腾了。
[本帖被加为精华]
 回到顶部
帅哥哟，离线，有人找我吗？
chanwingyan
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：51 积分：991 威望：0 精华：1 注册：2012-6-17 13:00:16 		  发帖心情 Post By：2013-9-14 11:55:20 [只看该作者]

沙发先，这次图片还算看得清楚，不过缺少正面播放状态的图片，你看论坛其他人已经有类似图片了，比较养眼啊

 回到顶部
帅哥哟，离线，有人找我吗？
wlq307
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：小飞侠 帖子：636 积分：4220 威望：0 精华：11 注册：2010-8-19 17:22:02 		  发帖心情 Post By：2013-9-14 12:14:19 [只看该作者]

我一开始就说了，我发的是别人没有发，或者看不到的地方。

同样的东西，老发没意思。
 回到顶部
帅哥哟，离线，有人找我吗？
zanne
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：29 积分：352 威望：0 精华：0 注册：2013-1-13 17:43:19 		  发帖心情 Post By：2013-9-14 12:25:28 [只看该作者]

860的前面板有1.5cm厚度？

 回到顶部
帅哥哟，离线，有人找我吗？
zanne
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：29 积分：352 威望：0 精华：0 注册：2013-1-13 17:43:19 		  发帖心情 Post By：2013-9-14 12:26:05 [只看该作者]

发的是顺丰航空件吗？

 回到顶部
帅哥哟，离线，有人找我吗？
wlq307
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：小飞侠 帖子：636 积分：4220 威望：0 精华：11 注册：2010-8-19 17:22:02 		  发帖心情 Post By：2013-9-14 12:28:32 [只看该作者]

以下是引用zanne在2013-9-14 12:25:28的发言：
860的前面板有1.5cm厚度？

没错，1.5CM，我亲自测量的。
 回到顶部
帅哥哟，离线，有人找我吗？
wlq307
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：小飞侠 帖子：636 积分：4220 威望：0 精华：11 注册：2010-8-19 17:22:02 		  发帖心情 Post By：2013-9-14 12:29:05 [只看该作者]

以下是引用zanne在2013-9-14 12:26:05的发言：
发的是顺丰航空件吗？

我的是航空件，里面没电池，遥控器的电池得自备。
 回到顶部
帅哥哟，离线，有人找我吗？
chanwingyan
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：51 积分：991 威望：0 精华：1 注册：2012-6-17 13:00:16 		  发帖心情 Post By：2013-9-14 13:28:49 [只看该作者]

以下是引用wlq307在2013-9-14 12:14:19的发言：

我一开始就说了，我发的是别人没有发，或者看不到的地方。

同样的东西，老发没意思。

有意思的啊，你要发比他们更详细的特写才过瘾啊。现在我们看都看不清正面播放状态的，这可是软件运行惟一能看到的GUI了


 回到顶部
帅哥哟，离线，有人找我吗？
zanne
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：29 积分：352 威望：0 精华：0 注册：2013-1-13 17:43:19 		  发帖心情 Post By：2013-9-14 13:37:41 [只看该作者]

哦，估计我的机器得明天才能收到。。lz先享受起来吧哈哈

 回到顶部
帅哥哟，离线，有人找我吗？
muer1
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：26 积分：336 威望：0 精华：1 注册：2013-5-1 17:28:53 		UI应该跟QA660差不多吧  发帖心情 Post By：2013-9-14 13:58:00 [只看该作者]


图片点击可在新窗口打开查看
